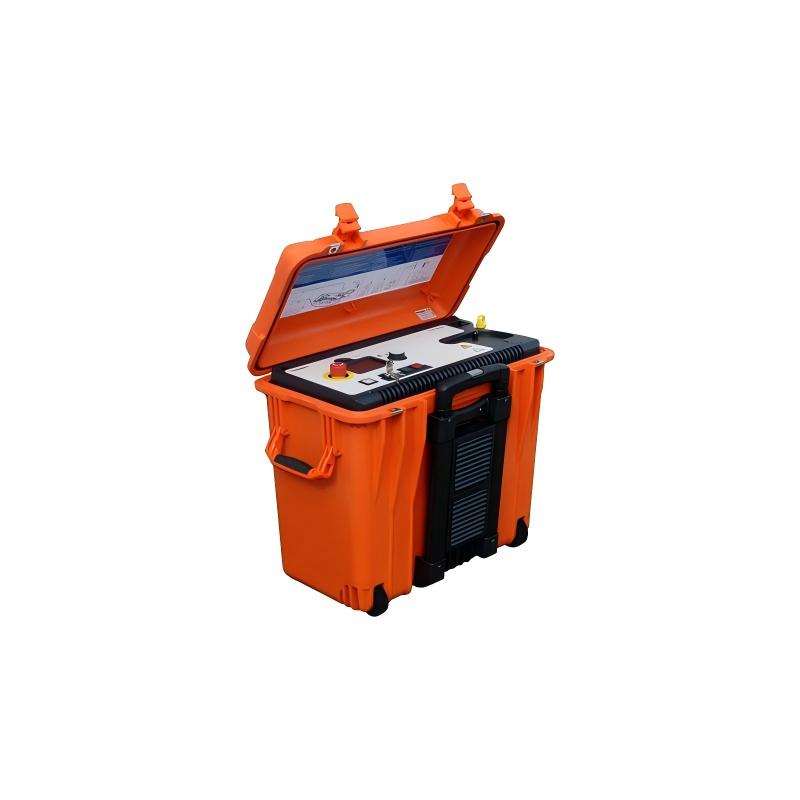

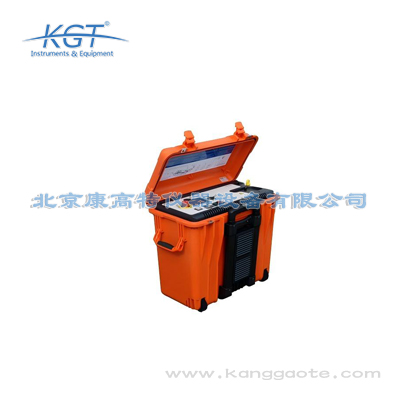

美国MEGGER VLF Sine 34kV中压电缆测试仪

开展试验前必须确认被测电缆完全脱离运行状态，两端所有连接的电力设备均已断开，且对被测电缆进行充分放电，放电时间不得少于5分钟，避免残余电压造成触电风险；试验过程中作业人员需保持与高压输出端的安全距离不小于1.5米，试验区域周边设置清晰的安全警示标识，严禁无关人员进入；不得在易燃易爆气体、粉尘浓度超标的环境下开展试验，避免引发安全事故；试验完成后需等待设备自动放电程序结束，确认设备提示无残余电压后，再拆除接线，严禁在设备放电过程中触碰高压接线端，保障作业安全。若试验过程中出现击穿告警，需立即终止试验，对电缆进行充分放电后再开展缺陷排查，不得反复升压试验以免扩大缺陷范围。

该设备的核心技术参数完全适配35kV及以下中压电缆的试验需求，输出电压范围为0~34kV（峰值），输出波形为低失真纯正正弦波，工作频率支持0.01Hz、0.05Hz、0.1Hz三档可调，0.1Hz工况下最大容性带载能力可达1.1μF，可支持最长10km的10kV交联聚乙烯电缆、最长5km的35kV交联聚乙烯电缆的耐压试验。设备内置泄漏电流采集模块，测量范围为0μA~10mA，测量精度≤±5%，可同步监测试验过程中的绝缘泄漏变化。主机采用一体化便携设计，重量仅12kg，工作环境温度覆盖-20℃~50℃，相对湿度耐受能力达95%（无凝露），适配各类复杂现场的试验需求。

该设备可搭载配套的局部放电检测模块，支持0.1Hz VLF电压下的同步局部放电检测，局放检测灵敏度≤5pC，可精准识别电缆本体、中间接头、终端头等位置的气隙、受潮、树状放电等早期绝缘缺陷，还可通过定位算法计算缺陷的具体位置，定位误差不超过被测电缆总长度的1%。检测完成后设备会自动生成缺陷严重程度评级，为运维单位开展状态检修提供数据支撑，提前排查潜在故障隐患，降低电缆运行中的击穿风险，尤其适合电网运维、新能源电站等对供电可靠性要求较高的用户使用。设备还支持局放数据的回溯分析，可对比不同周期的检测数据，判断绝缘缺陷的发展趋势，为运维决策提供更全面的支撑。

该设备完全满足35kV及以下所有中压电缆的试验要求，35kV交联聚乙烯电缆的额定相电压U0为26kV，依据国内DL/T 1815-2018《电力电缆线路超低频耐压试验技术导则》要求，0.1Hz正弦波交接试验电压为1.3倍U0的峰值即33.8kV，该设备的最大输出电压为34kV峰值，完全覆盖标准要求的试验电压阈值。同时设备支持自定义试验参数设置，可根据不同地区的运维规范、不同类型电缆的试验要求灵活调整电压、时长等参数，试验过程中可同步采集泄漏电流、局部放电信号，无需额外搭配设备即可完成35kV电缆的全项绝缘诊断，目前已被国内多数省级电网公司纳入35kV电缆试验的推荐设备名录。

该设备适配多类中压电缆检测场景：一是电网企业的配网10kV、35kV电缆交接试验、预防性试验，以及故障抢修前的绝缘性能排查；二是发电企业、大型工矿企业的厂用电、供电回路电缆的年度巡检、状态评估；三是轨道交通、市政电力配套工程的电缆竣工验收、运维检测；四是风电、光伏等新能源场站的35kV集电线路电缆并网验收、年度运维试验；五是电缆生产企业的成品出厂抽样检测。设备轻便易携，防护等级满足户外作业要求，可在山区、戈壁、沿海等复杂环境下开展检测，适配B端工业用户、G端公共事业单位的各类中压电缆检测需求。

该设备的介损测量模块测量范围为0.01%~10%，测量精度达±0.05%，可在0.1Hz VLF电压下精准测量电缆绝缘的介质损耗因数，适配多类状态评估场景：一是运行年限超过10年的老旧交联聚乙烯电缆的老化状态评估，可通过介损数值变化判断绝缘内部水树老化程度，通常介损值超过1%即可判定绝缘存在较严重老化；二是电缆受潮、过热损伤的缺陷识别，可区分不同类型的绝缘缺陷；三是电缆状态检修定级，为运维策略制定提供数据支撑。相比传统的绝缘电阻测量，介损测量对早期潜伏性缺陷的识别准确率提升60%以上，可有效降低电缆突发故障概率。

该设备对新能源场站35kV集电线路电缆试验的适配性主要体现在四个方面：一是参数匹配，34kV的输出电压可覆盖35kV集电线路电缆2U0等级的耐压试验要求，1.1μF的带载能力可支持最长6km的35kV XLPE电缆试验需求，覆盖绝大多数新能源场站的集电线路长度；二是抗干扰能力强，内置低噪声滤波模块可有效抑制新能源场站内逆变器、升压变压器产生的电磁干扰，保证局放、介损检测数据的准确性；三是供电适配灵活，支持交直流两种供电模式，可适配场站备用电源、车载电源供电，无需额外配置大功率试验电源，适合偏远地区风电、光伏场站作业；四是报告合规，试验流程符合GB 50150的新能源电站交接试验要求，可直接输出符合并网验收要求的试验报告。

该设备完全符合多项国内国际主流电力检测标准，国际层面符合IEEE 400.2-2004《用甚低频（VLF）对挤包绝缘电力电缆进行耐压试验的指南》的全部技术要求，国内层面符合GB 50150-2016《电气装置安装工程电气设备交接试验标准》、DL/T 1576-2016《6kV~35kV电缆振荡波局部放电测试方法》中关于中压电缆耐压试验的相关规范。检测结果可直接作为电网、住建、交通、能源等领域国有单位的合规性验收依据，也可作为工业企业电力系统运维定级的有效凭证，无需额外进行校准验证即可满足大部分场景的标准采信要求。设备的核心计量模块均通过国际权威计量机构认证，检测数据的准确性、合规性得到全行业认可。

该设备完全符合多项国内国际中压电缆试验相关标准，国际层面符合IEEE 400.2-2020《超低频耐压试验标准》、IEC 60270《高电压试验技术 局部放电测量》的相关要求，国内层面符合DL/T 1815-2018《电力电缆线路超低频耐压试验技术导则》、DL/T 1576-2016《6kV～35kV电缆振荡波局部放电测试方法》中对VLF试验设备的技术要求。其输出正弦波的失真度≤3%，远优于标准要求的≤5%的阈值，电压测量误差≤±2%，电流测量误差≤±5%，所有技术指标均满足电网公司、市政基建、轨道交通等国有单位的项目验收合规要求，可直接用于各类法定电力试验项目，试验结果具备行业认可的有效性。

该设备采用甚低频（VLF）0.1Hz正弦波耐压检测技术，核心原理是中压电缆绝缘材料在0.1Hz电压下的电场分布、缺陷激发特性与工频50/60Hz电压下完全一致，但同等耐压等级下，0.1Hz试验电源所需的容量仅为工频电源的1/500，可大幅降低设备体积重量，提升现场便携性。试验过程中通过向电缆绝缘施加规定倍数的额定相电压（U0），持续指定时长，可有效激发电缆内部的水树、电树、接头工艺缺陷等潜伏性故障，同时不会对完好绝缘造成过应力损伤，避免传统工频耐压试验可能导致的绝缘老化加速问题。检测过程中可同步采集局放、介损数据，实现缺陷的定性、定位分析。

该设备核心参数符合中压电缆检测的主流规范要求：输出电压为0~34kV峰值甚低频（VLF）正弦波，输出频率固定为0.1Hz，带载能力达1.1μF@0.1Hz，可覆盖多数35kV及以下电压等级交联聚乙烯（XLPE）电缆的试验需求；电压测量精度为±2%，容性负载测量精度±5%，泄漏电流监测范围0~10mA，测量误差≤±3%；内置一体化局部放电、介质损耗测量模块，局放最小可检测量5pC，介损测量范围0.01%~10%、精度±0.05%；整机防护等级为IP54，工作温度范围-20℃~50℃，支持交直流两种供电模式，可适配户外复杂作业场景，相关参数均符合IEC、国内电力行业的检测设备技术要求。

开展试验前需先断开被测电缆两端的所有附属设备，包括开关柜、变压器、互感器等，确认电缆完全脱离运行状态后，对电缆各相进行充分放电，放电时间不少于5分钟，同时做好现场安全隔离，设置警示区域。接线阶段将设备高压输出端连接被测电缆的相导体，接地端可靠连接电缆屏蔽层与现场接地网，随后根据电缆电压等级、绝缘类型选择设备内置的对应试验模板，或手动设置试验电压、耐压时长参数，确认接线无误后启动设备，设备将自动升压至设定值，全程实时监测泄漏电流变化，试验完成后自动降压并触发放电程序，待设备提示放电完成后再拆除接线即可。整个流程操作门槛低，经过基础培训的运维人员即可独立完成。
