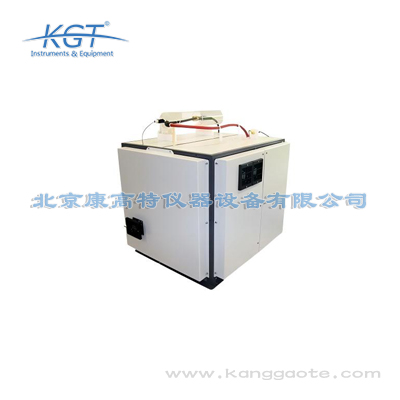

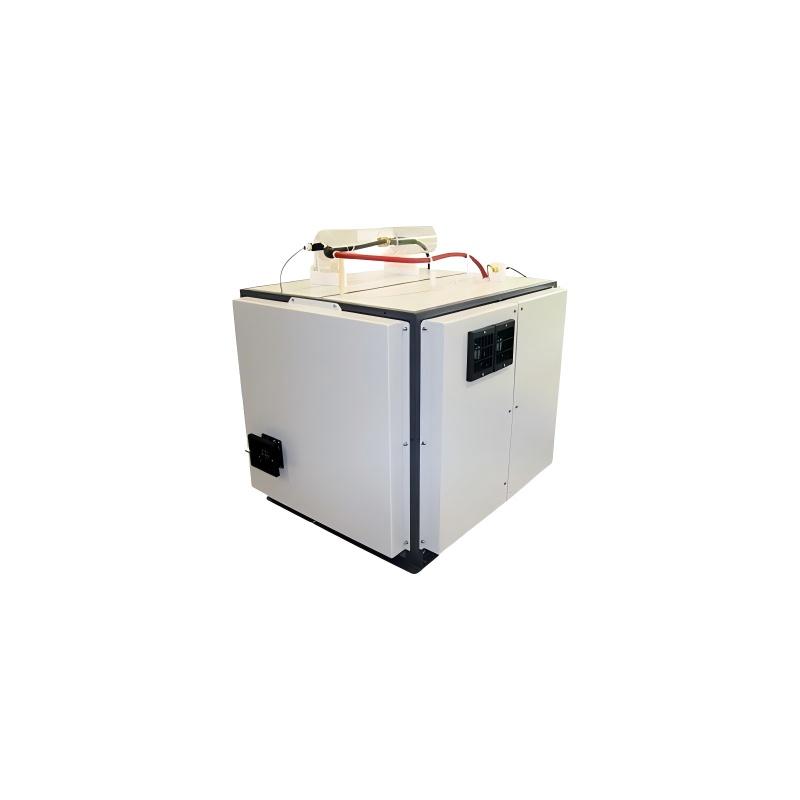

美国MEGGER VLF CR-80余弦方波电缆耐压试验系统

品牌：美国Megger
分类：耐压测试仪
应用领域：电网，电厂，其他，
测试对象：
国际标准：
国家标准：

联系方式：010-68460051
Tel：13520131150

立即询价

美国MEGGER VLF CR-80余弦方波电缆耐压试验系统由康高特代理，本产品强大的0.1 Hz VLF余弦方波电缆耐压试验系统，符合VDE,IEC及IEEE标准。现在热卖中，如需购买，可通过客服热线联系我们！

VLF CR-80余弦方波电缆耐压试验系统简介：
•VLF CR-80强大的0.1 Hz VLF余弦方波电缆耐压试验系统，符合VDE,IEC及IEEE标准。
•VLF CR-80与大多的规定一样，电缆和中间头在安装或维修后必须进行耐压试验。
•VLF CR-80余弦方波耐压试验系统可用于36 kV以下电压等级的电缆耐压试验。
•VLF CR-80系统由控制单元和高压单元组成。
•极大负载容量6.5 μF，允许同时测量电缆三相。也可在DC模式下对电缆和开关柜进行正负极性的直流耐压试验。
•VLF CR-80余弦方波耐压试验系统可独立使用，也可集成于测试车系统中。

VLF CR-80余弦方波电缆耐压试验系统特点：
•非常高的测试能量，没有频率衰减
•*大电压下可测试长达20 km的电缆
•没有直流试验下的极化现象
•记录试验过程及结果
•击穿识别功能

•泄漏电流测量

应用场景
适用于 36kV 及以下 XLPE 电力电缆新装、维修后耐压试验，可测长距离海缆与风电场电缆，兼顾交直流测试与护套故障定位

电缆类型	VLF CR-80-B	VLF CR-80-P
10 kV XLPE 电缆（Uₜ=18 kV RMS）	单相 36 km，三相 12 km	单相 60 km，三相 20 km
20 kV XLPE 电缆（Uₜ=36 kV RMS）	单相 18 km，三相 6 km	单相 30 km，三相 10 km
36 kV XLPE 电缆（Uₜ=60 kV RMS）	单相 12 km，三相 4 km	单相 18 km，三相 6 km
45 kV XLPE 电缆（Uₜ=78 kV RMS）	单相 9 km，三相 3 km	单相 11 km，三相 3.6 km
66 kV XLPE 电缆（Uₜ=76 kV RMS，Uₜ=2U₀）	单相 10 km，三相 3.3 km	单相 12 km，三相 4 km

VLF CR-80订购信息

产品（详细报价请联系当地代表或工厂）	订单编号
安装在货车中的 VLF CR-80 基础版或增强版	n.a.
安装在拖车中的 VLF CR-80 基础版或增强版	n.a.
安装在集装箱（陆上 / 海上）中的 VLF CR-80 基础版或增强版	n.a.

VLF CR-80余弦方波电缆耐压试验系统规格

VLF 80 kV	基础版（Base）	增强版（Plus）
0.1 Hz VLF 运行	-	-
波形	余弦矩形	-
输出电压	0…80 kV rms	0…80 kV rms
输出电流	0…12.5 mA（分辨率 10 μA）	12.5 mA @ 80 kV
频率	0.1 Hz	-
可测试电缆电容	2.0 μF @ 0.1 Hz 和 80 kV RMS	2.5 μF @ 0.1 Hz 和 80 kV RMS
直流运行	-	-
输出电压	0…-80 kV	0…±80 kV
击穿识别	集成	-
泄漏电流测量	集成	-
报告功能	集成	-
护套故障定位	0…10 kV / 占空比 1:3、1:5、1:9	-
输入电压	-	115 V / 230 V ± 10 %，50/60 Hz，1900 VA
尺寸（宽 x 高 x 深）	1350 x 1250 x 1100（1500**）mm	-
重量	380 kg	-
防护等级	IP 20	-
工作温度	-25°C…+55°C	-
存储温度	-40°C…+70°C	-
