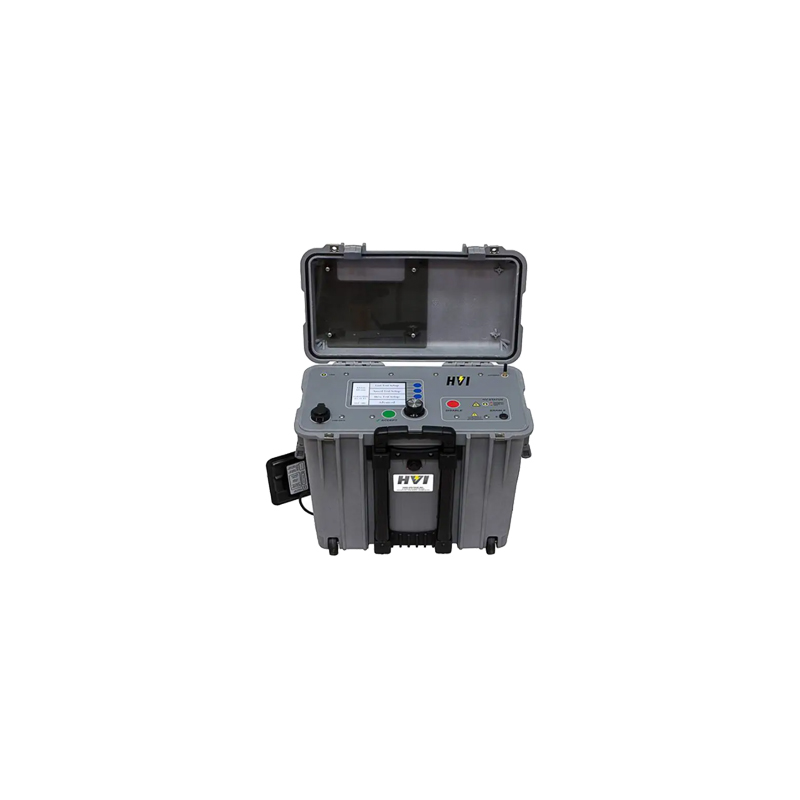

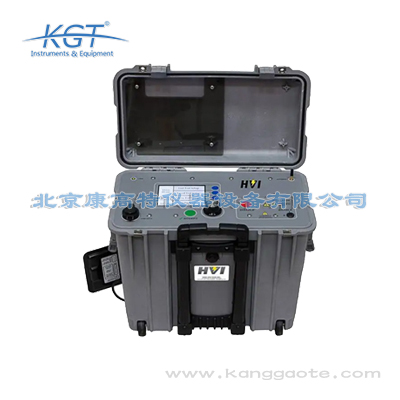

美国HVI(美高测)VLF-34E VLF超低频耐压测试仪

该设备符合多项国内外权威行业标准，国际层面符合IEEE 400.2-2013《超低频耐压试验导则》要求，国内层面符合DL/T 849.4-2016《电力试验设备通用技术条件 第4部分：超低频高压发生器》、DL/T 1477-2015《10kV～35kV交联聚乙烯绝缘电力电缆超低频耐压试验导则》要求，同时满足国家电网、南方电网中高压电力设备交接、预防性试验的相关技术规范。其核心输出参数为0.1Hz额定输出34kV峰值，测量精度优于±2%，完全满足10kV、35kV电压等级电力设备的试验合规性要求，适配政府监管部门、电网企业、电力检测机构的合规试验场景，试验等效性经过全球数十万次现场试验验证，试验报告可直接被各级电力监管单位采信。

VLF-34E的最大带载能力根据输出频率不同有明确的参数范围，0.1Hz输出频率下最大支持1.1μF的试品电容，可覆盖长度约10km的10kV XLPE电缆、容量50Mvar的高压电容器、10kV电压等级的高压电机试验需求；0.05Hz输出频率下最大支持2.2μF的试品电容，可覆盖长度约20km的10kV XLPE电缆、20km长度的35kV XLPE电缆试验需求；0.02Hz输出频率下最大支持5.5μF的试品电容，可覆盖长度约50km的10kV XLPE电缆试验需求。设备可自动识别试品电容参数并匹配最佳输出频率，无需人工计算调整，即可保证输出波形稳定、测量数据准确，完全满足城市配网长距离主干电缆、新能源电站长距离集电线路的试验需求。

VLF-34E的电压、电流测量精度均优于±2%，完全满足DL/T 849系列电力试验设备的精度要求，设备采用高精度无感分压器采集输出电压，内置温度补偿模块，可在-20℃到55℃的工作温度范围内抵消温度变化对测量精度的影响，保证全温度区间内测量误差不超过允许范围。同时设备内置了波形畸变率自动校正功能，当试品容量发生变化时可自动调整输出参数，保证输出波形畸变率始终小于3%，符合IEEE 400.2对试验波形的严苛要求。试验过程中设备会自动记录电压、电流、试验时间、输出波形等完整参数，无需人工手动记录，避免人为记录误差，所有试验数据不可篡改，可直接作为绝缘状态评估的依据，有效保证试验结果的准确性和可靠性。

首先完成试验前准备工作，确认试品电缆完全脱离运行电源，拆除所有外部连接引线，对电缆逐相充分放电，在试验区域设置安全围栏和警示标识；其次完成设备接线，将设备高压输出端接至待试电缆的相导体，设备接地端可靠连接至电缆屏蔽层和现场接地网，根据试品长度选择0.1Hz输出频率，设置试验电压为21.75kV、试验时长15分钟；随后启动设备自动升压，设备将匀速升压至设定电压后开始计时，试验过程中实时监测泄漏电流变化，达到设定时长后自动降压至零；试验完成后先通过设备内置放电回路对试品自动放电5分钟以上，再用专用接地棒人工放电确认无残留电压后，方可拆除接线完成试验。

首先试验前必须确认试品完全脱离运行电源，所有可能来电的侧均装设临时接地线，试验区域设置明确的安全警示标识，安排专人值守严禁无关人员进入；其次试验前需先断开试品连接对设备进行空升校验，确认设备输出正常、保护功能触发正常后方可接入试品；试验过程中操作人员必须与高压回路保持足够安全距离，34kV输出下安全距离不小于1.5米，严禁在试验过程中触碰任何接线部位；试验完成后必须先通过设备内置放电电阻对试品放电至少5分钟，再用专用接地棒对试品各相逐一人工放电，确认无残留电压后方可接触试品拆除接线；若试验环境湿度大于85%或出现雨雪、浓雾天气，严禁开展户外试验，避免出现沿面闪络导致试验结果失真或设备损坏。

该设备核心技术参数完全匹配中压电力设备测试需求：额定输出电压峰值范围0~34kV连续可调，支持0.1Hz、0.05Hz、0.01Hz三种输出频率档位，对应适配最大负载电容分别为1.1μF、2.2μF、11μF，可覆盖不同容值规格的试品测试需求。设备输出波形为余弦方波，波形畸变率小于5%，电压测量精度优于±2%，内置泄露电流采集模块量程0~10mA，测量精度优于±5%，可同步采集耐压过程中的泄露电流变化数据。设备供电支持220V±10%/50Hz市电输入，工作环境温度范围为-10℃~45℃，相对湿度耐受上限为85%（无凝露），整机重量28kg，满足户外现场便携作业要求，无需额外配套升压装置即可完成常规中压设备耐压测试。

超低频耐压测试的核心原理是基于绝缘介质的极化响应等效性：交联聚乙烯、环氧绝缘等主流电力设备绝缘材料，在0.1Hz超低频电压与50Hz工频电压下的介电响应特性、击穿场强等效性超过95%，因此可以用更低频率的电压模拟工频耐压的应力效果。该设备通过整流、逆变、升压电路生成指定频率的余弦方波高压，按照设定的升压速率平稳施加到试品两端，持续耐压过程中实时监测泄露电流变化，当试品出现绝缘击穿、闪络或者泄露电流突变时自动触发保护切断高压输出。相比传统工频耐压，超低频测试大幅降低了容性试品的无功功率需求，同等测试能力下设备体积重量仅为工频设备的1/10左右。

该设备主要适配35kV及以下电压等级中高压电力设备的交接试验、预防性试验场景，可测试的设备类型包括XLPE电力电缆、油浸式/干式电力变压器绕组、GIS组合电器、开关柜绝缘件、高压电动机定子绕组、户外绝缘子等，覆盖电网运维、发电站巡检、轨道交通电力运维、大型工矿企业自有电力系统检测等多个应用领域。针对35kV电压等级的电力电缆，0.1Hz档位下34kV的输出可满足最长5km长度电缆的耐压测试需求，无需搭配额外升压设备，针对大容量容性试品可切换至0.02Hz档位，最大支持5.5μF带载能力，可适配长距离电缆的测试需求。

该设备核心技术参数完全覆盖35kV及以下中高压设备试验需求，额定输出电压峰值可达34kV，输出波形支持余弦方波、正弦波两种可选，输出频率设置0.1Hz、0.05Hz、0.02Hz三档可调，0.1Hz下最大带载电容为1.1μF，0.05Hz下最大带载电容为2.2μF，0.02Hz下最大带载电容为5.5μF。设备电压、电流测量精度均优于±2%，输出波形畸变率小于3%，内置过压、过流、短路多重保护机制，保护响应时间小于1ms，工作温度范围为-20℃~55℃，适配AC220V±10%市电供电，可支持海拔4000米以内的高原地区作业，各项参数均符合电力行业试验设备的最高技术要求。

该设备完全满足国家电网、南方电网发布的电力设备预防性试验规程要求，针对35kV及以下电压等级的交联聚乙烯电缆、电力变压器、高压电动机等设备，规程明确将0.1Hz超低频耐压试验列为推荐性试验项目，要求35kV电缆试验电压为2U0，持续时间15min，VLF-34E的34kV输出可完全覆盖该测试要求。设备内置数据存储模块，可自动记录测试电压、时长、泄漏电流曲线等全量数据，支持导出符合电网规范的试验报告，测试结果可直接作为设备投运、例行巡检的合规性依据，适配电网公司、地方电力监管部门等G端用户的试验管理要求。

该设备主要应用于35kV及以下电压等级的各类中高压电力设备绝缘性能检测场景，首先是配网领域的XLPE交联聚乙烯电缆、环网柜、箱式变电站的交接试验与年度预防性试验，其次是新能源领域的风电、光伏电站的集电线路、升压站高压设备的投运前试验，第三是工矿企业领域的高压电机、电力电容器、厂内配电线路的定期绝缘检测，第四是市政轨道交通领域的牵引供电线路、高压配电设备的绝缘状态评估。设备整机重量仅12kg，支持-20℃到55℃的宽温作业，可适配户外高原、高寒、高温等复杂现场环境，是电力工程、运维检测单位的主流配备设备。

该设备采用超低频正弦波耐压技术原理，相较于工频耐压方案，0.1Hz超低频场景下容性试品所需的试验电源容量仅为工频的1/500，大幅降低了设备体积与重量，适配现场作业需求。设备采用模块化逆变升压设计，先将工频电源整流为直流，再通过逆变电路生成超低频正弦波信号，经升压变压器升压到设定测试电压，内置高精度电压电流采样回路，采样误差小于1%，可实时监测试品泄漏电流变化，当电流超过阈值或试品击穿时，保护响应时间小于1ms，可立即切断输出，既保障测试过程安全，也不会对完好绝缘造成额外损伤，测试等效性已通过多项行业标准验证。
