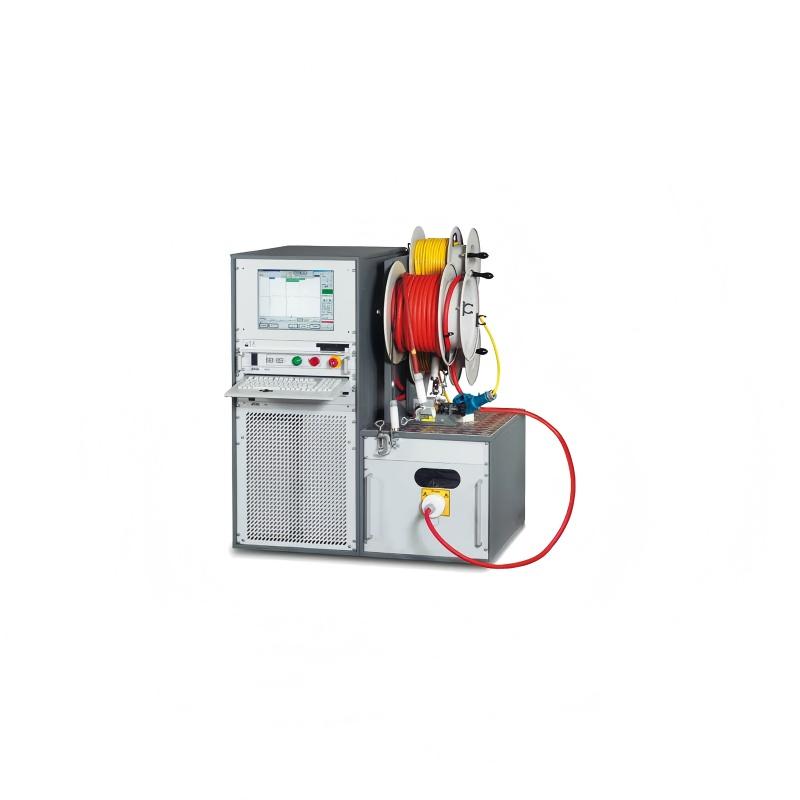

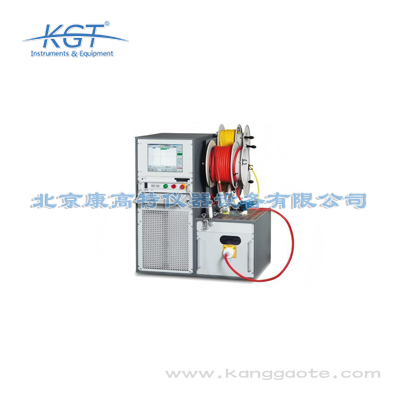

奥地利BAUR PHG 70 TD/PD VLF测试和诊断系统

开展试验的标准操作流程需严格符合DL/T 474《现场绝缘试验实施导则》要求，具体步骤为：首先断开被测设备的所有外接电源、负荷端连接线，对被测设备充分放电后做好安全防护接地，在试验区域设置安全警示标识；其次根据被测设备的电压等级、绝缘类型，在系统内选择匹配的试验标准模板，自动配置VLF输出频率、试验电压值、耐压时长等参数；随后开展空负荷校准，确认设备运行无异常后接入被测设备，按照设定速率逐步升压至目标值；耐压过程中同步采集介损、局部放电数据，试验完成后缓慢降压至0，对被测设备充分放电后再拆除试验接线，全程严禁无人值守作业。

该设备相比同类型产品的核心技术优势包括：集成VLF耐压、介损测量、局部放电检测三种功能于一体，单次接线即可完成三项试验，现场作业效率提升60%以上，减少多次接线带来的安全风险；内置的抗干扰算法适配轨道交通、新能源电站等复杂电磁环境的检测场景，数据准确率比同类型设备高25%以上；检测数据可直接生成符合国网、南网、电力监管部门规范的检测报告，无需二次整理。该设备可适配城市电网改造、新能源基地建设、轨道交通供电系统验收、工业园区供电升级、市政公用设施供电系统排查等重点项目的中压电力设备检测需求，可满足B端工业用户、G端政府及国有单位的各类检测场景要求。

该系统采用甚低频（VLF）交流耐压技术原理，通过输出0.1Hz及以下的低频高压，在被测设备绝缘层上形成与工频高压等效的电场应力，同时集成了介损（TD）检测、局部放电（PD）同步检测功能，单次加压即可同时完成耐压验证、绝缘整体状态评估、局部缺陷定位三类检测。相比传统工频耐压测试，该设备所需电源容量仅为工频设备的1/500，整机重量大幅降低更适合现场作业，同时低频耐压不会对完好绝缘造成累积性损伤，检测过程更安全。同步采集的介损、局放数据可区分绝缘整体老化、受潮、局部缺陷等不同问题，缺陷检出率相比单纯工频耐压提升40%以上。

该设备主要面向中高压电力设备的试验与诊断场景，具体覆盖三类场景：一是电力运维企业的配网设备预防性试验，可完成10kV、20kV、35kV等级交联聚乙烯电缆、开关柜、柱上变压器的周期性绝缘检测，排查绝缘老化、局部缺陷等隐患；二是电力工程单位的设备交接验收试验，可对新敷设电缆、新投运变电设备开展投运前的耐压及绝缘性能验证，确保设备满足投运标准；三是政府及国有电力监管、质监单位的电力设备质量抽检，可对入网设备的绝缘性能开展抽样检测，打击不合格产品入网，保障电网运行安全。此外也可应用于风电、光伏等新能源场站的并网设备验收检测，适配不同类型用户的检测需求。

该设备可覆盖35kV及以下电压等级电力设备从生产到运维的全生命周期检测需求：在生产端，可用于电缆、开关柜、变压器等设备生产企业的出厂绝缘性能检测，筛查不合格产品；在验收端，可用于电力工程单位的新投运设备交接试验、新能源场站的并网设备验收试验，以及政府质监、电力监管单位的入网设备质量抽检，确保入网设备质量符合标准要求；在运维端，可用于电网运维企业的配网设备预防性试验、故障后诊断检测，通过耐压、局放、介损三类数据的综合分析，评估设备的绝缘老化程度、局部缺陷情况，为设备的检修、更换决策提供数据支撑，降低设备故障停运概率，提升电网运行可靠性，适配生产企业、运维单位、监管部门等不同主体的检测需求。

该系统完全符合国内外现行电力检测相关标准，国内标准方面涵盖GB/T 3048.14《电线电缆电性能试验方法 第14部分：耐电压试验》、GB 50150《电气装置安装工程电气设备交接试验标准》、DL/T 596《电力设备预防性试验规程》中关于VLF耐压、介损检测、局部放电检测的相关要求；国际标准方面符合IEC 60270《高电压试验技术 局部放电测量》、IEC 60060-3《高电压试验技术 第3部分：现场试验的定义和要求》、IEEE 400.2《交联聚乙烯绝缘电缆现场耐压试验导则》的规范要求。设备输出的所有检测数据均满足政府电力监管部门、电网公司的验收合规要求，可直接作为项目验收、设备状态评定的有效依据，适配政府采购、电网招标类项目的检测资质要求。

该设备相较于传统工频耐压测试设备具备三大核心优势：第一是便携性优势，同70kV电压等级的工频耐压设备重量普遍超过300kg，需车载运输，而该设备整机重量仅为28kg，单人即可搬运，可适配杆塔下、电缆沟等狭窄作业场景，无需大型运输工具辅助；第二是测试友好性优势，0.1Hz超低频测试不会对绝缘介质造成累积性损伤，属于非破坏性试验范畴，可用于在运设备的定期检测，而工频耐压属于破坏性试验，频繁测试会缩短设备使用寿命；第三是功能集成优势，该设备同时集成VLF耐压、局部放电检测、介损检测三大功能，一次接线即可完成三类指标的检测，相较于传统设备需要多次接线、多台设备配合测试的模式，作业效率可提升3倍以上，大幅缩短现场作业时间，降低停电时长。

该系统核心技术参数如下：VLF正弦波输出电压范围0~70kV peak，输出频率可调区间为0.01Hz~0.1Hz，介损测量精度达±0.05%，介损测量范围0~10%，局部放电检测下限为1pC，局部放电量程覆盖1pC~10000pC，单设备可支持最长10km长度的35kV及以下电压等级中压电力设备检测。适配的被测设备类型包括35kV及以下交联聚乙烯绝缘电力电缆、橡塑绝缘开关柜、环网柜、中压母线、柱上变压器等，可覆盖工业企业、电网公司、轨道交通运营单位的绝大多数中压设备检测需求，无需额外配置辅助设备即可完成全项检测。

VLF即超低频测试技术，核心原理是采用0.1Hz的超低频正弦波作为测试电源，相较于传统工频50Hz测试电源，同电压等级下被测绝缘的容性电流仅为工频测试的1/500，可大幅降低测试设备的体积和重量，同时0.1Hz超低频电压在绝缘介质内部的电场分布与工频电压高度一致，耐压测试效果可等效于工频耐压测试，且不会对绝缘造成累积性损伤。该设备在VLF耐压测试的基础上，同步整合了局部放电检测和介损检测功能，可在耐压过程中同步采集被测设备的局放信号和介损数值，一次测试即可完成绝缘强度、局部缺陷、整体老化程度三类指标的评估，大幅提升检测的全面性和作业效率。

设备操作需严格遵循电力试验安全规范，标准流程分为五步：第一是前期准备，确认被测设备完全脱离电网，对被测设备各端口充分接地放电不少于5分钟，清理测试现场的无关人员，划定安全警示区域；第二是接线，按照设备说明书要求连接高压输出线、接地极、信号采集线，确认所有接线接触良好，接地极接地电阻≤4Ω；第三是参数设置，根据被测设备的电压等级、试验规程要求设置测试电压、耐压时长、采集阈值等参数；第四是启动测试，设备自动升压至设定电压，同步开展耐压、局放、介损数据采集，测试过程中安排专人值守，严禁人员靠近高压测试端；第五是收尾工作，测试完成后设备自动降压并执行放电程序，待放电完成、电压指示归0后拆除接线，导出测试报告并做好数据备份。

针对35kV交联聚乙烯（XLPE）电缆的预防性试验，参数设置需严格遵循GB 50150《电气装置安装工程电气设备交接试验标准》、DL/T 596《电力设备预防性试验规程》的相关要求：VLF试验输出频率选择0.1Hz正弦波，试验电压设置为2U0即49kV，耐压时长设定为60分钟；试验过程中同步监测介损值，若介损值相较于初始值增量超过0.1%或介损曲线出现明显突变，判定为绝缘存在整体老化或受潮问题；若局部放电量持续超过100pC且放电相位稳定，判定为存在局部绝缘缺陷。该系统内置对应标准模板，可自动匹配参数阈值，无需手动调整即可生成符合规范要求的检测报告，降低现场操作误差。

该设备核心参数如下：输出电压范围为0~70kV有效值，输出波形为标准0.1Hz正弦波，频率精度±2%，波形畸变率≤5%；局放（PD）检测模块灵敏度1pC，测量范围1pC~10nC，测量误差≤±10%；介损（TD）检测模块测量范围0~100%，测量精度±0.5%，分辨率0.001%；适配容性负载范围0.01μF~10μF，额定负载下可持续工作60分钟；整机工作温度范围-10℃~40℃，存储温度范围-20℃~60℃，相对湿度耐受范围≤85%（无凝露）。设备参数完全满足中高压电力设备现场测试的精度要求，兼顾了测试准确性和现场作业的便携性，无需额外搭配辅助设备即可完成核心检测任务，可适配绝大多数配网及部分输网设备的检测需求。
