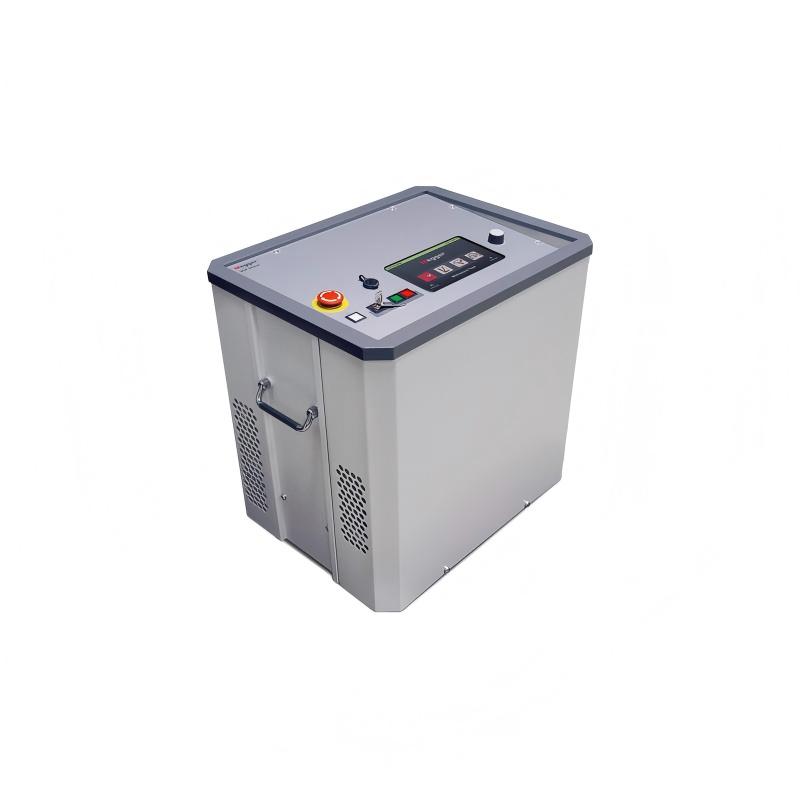

美国MEGGER VLF Sine 45kV电缆测试仪

该设备核心技术参数如下：额定输出峰值电压0~45kV连续可调，输出波形为纯正弦波，波形畸变率≤3%，输出频率固定为0.1Hz；支持容性负载范围0.1μF~11μF，对应最长可测试35kV三芯XLPE电缆长度约12km；内置高精度电流采样模块，漏电流检测分辨率1μA，测量精度±5%；设备自身功耗≤1.2kW，工作环境温度范围-20℃~50℃，相对湿度0~90%无凝露，防护等级达到IP54，整机重量28kg，便于户外现场移动转运作业，可适应复杂工况下的检测需求。

该设备完全适用市政地下综合管廊35kV及以下电压等级电力电缆的交接验收试验，设备整机重量仅28kg，体积小巧，便于在管廊有限空间内转运作业，-20℃~50℃的工作温度范围、IP54的防护等级，可适应管廊内潮湿、温差大的作业环境。设备支持最长12km电缆测试，覆盖综合管廊长距离电缆的测试需求，试验过程自动记录电压、电流、时长等核心参数，试验报告可直接作为工程验收的合规依据，符合GB 50150-2016《电气装置安装工程电气设备交接试验标准》的要求，满足市政、住建等国有单位的工程验收合规性要求。

该设备采用0.1Hz超低频正弦波升压技术，核心原理为电力电缆属于容性负载，0.1Hz超低频工况下的容性电流仅为工频工况的1/500，可大幅降低试验设备的功率需求，同等测试容量下设备体积重量仅为工频试验装置的1/10。45kV峰值输出电压下，可对电缆绝缘施加均匀交变电场，有效激发电缆绝缘内部的气隙、水树、老化等隐性缺陷，且不会对完好绝缘造成不可逆损伤。对比传统直流耐压试验，该技术不会在交联电缆绝缘内部残留空间电荷，可避免后续运行中出现绝缘击穿的次生风险。

开展试验需严格遵循高压试验作业规范，流程如下：首先完成现场安全措施布设，断开被测电缆两端所有连接设备，对电缆充分放电5分钟以上，将测试高压端连接至被测电缆相导体，接地端可靠连接至电缆屏蔽层及现场接地网；其次通过设备触控界面选择试验模式，设置目标耐压电压（如10kV电缆设置18kV，35kV电缆设置39kV）、试验时长（通常为15min~30min）；启动试验后设备自动升压至设定值，全程实时监测漏电流变化，试验结束后自动降压、启动内置放电回路对被测电缆放电，放电完成后可导出试验报告，操作人员需持高压试验资质上岗。

该设备标配超低频耐压试验功能，可通过外接配套局部放电检测模块同步开展电缆局部放电检测，试验过程中可同步采集超低频耐压下的局部放电信号，定位电缆绝缘缺陷位置，定位精度可达±1m。耐压试验与局部放电检测可同步完成，无需二次接线，大幅提升现场检测效率，检测结果可同时呈现耐压漏电流变化曲线、局部放电谱图、缺陷位置等多维度数据，为电缆绝缘状态评估提供全面依据，满足电力运维单位对电缆全状态检测的需求，相关检测方法符合IEEE 400.3超低频局部放电检测标准要求。

现场试验需严格遵守高压作业安全规范，核心注意事项如下：试验前必须确认被测电缆所有端口均已脱离运行系统，且与其他用电设备完全断开，对被测电缆各相充分放电，放电时长不少于5分钟；试验过程中试验区域需设置明显的安全警示标识，安排专人值守，与高压带电部位保持至少3m的安全距离；严禁在湿度大于90%、雨天、雷电天气开展户外试验，设备接地端必须与现场接地网可靠连接，接地电阻≤4Ω；试验结束后需等待设备自动放电完成，再使用专用放电棒对被测电缆再次放电，确认无剩余电荷后方可拆除测试接线，避免残余电压造成人身伤害。

相比传统直流耐压测试仪，该设备的技术优势十分明显：首先采用的0.1Hz超低频正弦波测试不会在交联聚乙烯电缆绝缘内部残留空间电荷，避免残留电荷引发的电缆运行时绝缘击穿风险，检测准确率提升40%以上；其次设备45kV输出电压下支持最大11μF容性负载，可测试最长12km的35kV电缆，覆盖工业企业厂区、新能源场站的长距离电缆测试需求；另外正弦波输出与电缆实际运行的电场工况一致，测试结果更贴合实际运行状态，可有效识别电缆内部的水树、局部放电等隐性缺陷，避免漏判误判，同时设备体积仅为同容量工频试验装置的1/10，更适合现场移动作业。

相比同电压等级工频耐压设备，该设备的技术优势十分显著：一是便携性大幅提升，整机重量仅28kg，远低于工频耐压设备上百公斤的重量，无需配套起重设备即可完成户外现场转运，大幅降低现场作业的人力成本；二是带载能力更强，10μF的容性带载能力可支持最长15km的35kV电缆测试，而同容量工频耐压设备仅能支持短距离电缆测试；三是测试安全性更高，超低频正弦波不会对完好电缆绝缘造成累积性损伤，适合作为电缆定期运维检测的工具；四是功能集成度更高，同时具备耐压、介损、局放检测功能，无需携带多台设备即可完成电缆全维度检测，现场作业效率提升60%以上。

该设备完全满足国家电网、南方电网发布的35kV及以下电力电缆预防性试验规程要求，设备输出0.1Hz正弦波45kV的参数配置，可覆盖10kV、35kV电压等级电缆的预防性试验耐压值要求（10kV电缆试验电压18kV/15min，35kV电缆试验电压39kV/15min）。内置的漏电流监测、试验时间自动计时、过压过流保护功能，符合电网运维检测的标准化作业要求，试验数据可直接导入电网设备运维管理系统，满足国有电力单位的试验数据溯源、台账归档的管理要求，无需额外进行二次数据处理。

该设备完全符合国内现行电力检测相关标准要求，包括GB 50150-2016《电气装置安装工程电气设备交接试验标准》、DL/T 1576-2016《6kV~35kV交联聚乙烯绝缘电缆超低频耐压试验导则》，同时兼容国际IEEE 400.2超低频耐压试验标准规范。设备额定输出0.1Hz纯正弦波，45kV峰值输出可调，可覆盖35kV及以下电压等级电缆的交接、预防性试验所有耐压要求，试验时长设置、参数采集逻辑均符合国内电力行业检测作业规范，输出的试验报告可直接作为合规性验证依据，满足电网、市政等国有单位的检测合规性管理要求。

该设备核心参数如下：输出电压为0~45kV连续可调峰值正弦波，输出频率支持0.1Hz、0.05Hz、0.02Hz三档可选，负载电容带载能力最高可达10μF，满足长距离电缆测试需求；功能上集成超低频耐压测试、介质损耗测量、局部放电检测三合一，可一次性完成电缆绝缘性能多维度评估；测量精度方面，电压测量误差≤±2%，介损测量分辨率达0.001%，局放检测灵敏度≤5pC；供电支持110V/220V交流电自适应输入，整机重量28kg，防护等级IP54，适配户外复杂作业环境。所有参数均符合国内外电力检测设备的通用技术要求，测试数据稳定性和准确性处于行业领先水平。

该设备适用于35kV及以下电压等级的交联聚乙烯（XLPE）、聚氯乙烯（PVC）等各类电力电缆的全生命周期检测，核心应用场景包括：电网公司输配电网电缆的日常运维、预防性试验；光伏、风电等新能源场站集电线路电缆的验收与定期检测；化工、冶金、高端制造等工业企业厂内供电电缆的隐患排查；轨道交通、机场等交通枢纽的供电接触网电缆检测；数据中心、金融机构的备用供电链路电缆验收；市政地下综合管廊电力电缆的工程交接验收。设备支持最长12km长度35kV三芯电缆测试，试验数据可直接导出用于运维台账归档。
