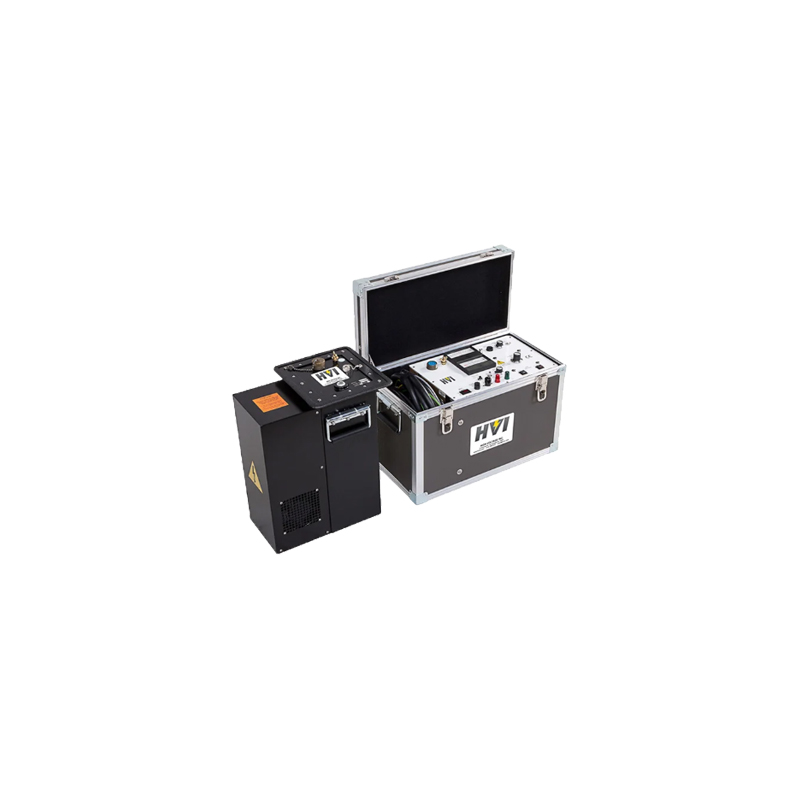

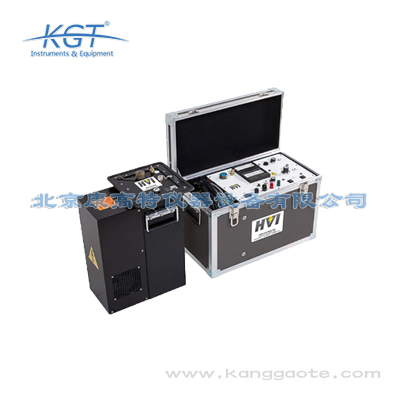

美国HVI(美高测)VLF-4022CM(F)VLF超低频耐压测试仪

该设备完全符合国内外主流电力测试标准，国内标准方面满足GB/T 3048.14-2007《电线电缆电性能试验方法 第14部分：超低频耐压试验》、DL/T 849.4-2015《电力设备专用测试仪器通用技术条件 第4部分：超低频高压发生器》、DL/T 596-2021《电力设备预防性试验规程》中关于中高压电缆、旋转电机、高压绝缘件的耐压测试要求，国际标准方面符合IEEE 400.2-2013《超低频耐压试验导则》的相关规定。其输出精度、波形失真率、带载能力等核心指标均满足各级电网公司、发电集团、电力监管部门的合规测试要求，无需额外适配即可直接用于各类法定电力试验场景，测试结果具备行业认可的合规性。

该设备的带载能力处于同类产品领先水平，可适配绝大多数中压电力设备的测试需求：在0.1Hz标准测试频率下，最大带载电容为22μF，可覆盖30km长度的10kV三芯交联电缆、15km长度的35kV三芯交联电缆，或者容量≤200MW的中压旋转电机测试需求；当切换到0.05Hz输出频率时，最大带载电容可提升至44μF，0.02Hz频率下最大带载电容可达110μF，可适配更大容量的GIS组合电器、多段并联电缆的耐压试验需求。设备内置负载电容自动识别功能，接线完成后可自动检测被测设备容值，匹配最优输出频率，避免出现过载保护，无需人工计算容值匹配参数，大幅降低现场操作难度，可满足不同场景下的差异化测试需求。

该设备是中压电力设备耐压试验的核心专用仪器，核心应用场景覆盖四大类：一是10kV、35kV电压等级交联电力电缆的交接试验、预防性试验，可适配最长30km的10kV电缆、15km的35kV电缆测试需求；二是中压旋转电机、干式/油浸式变压器、GIS组合电器、电压/电流互感器的绝缘耐压验证；三是轨道交通、市政管廊的供电系统运维试验，新能源风电场、光伏场站的箱变、集电线路并网验收试验；四是电力检测机构、产品质检单位的中压电力设备质量抽检场景。相较于传统工频耐压设备，其便携性更强，无需大容量现场试验电源，适配户外、偏远地区的无外接电源作业场景，是电力运维企业、发电企业、公共事业单位供电维保部门的常备检测设备。

试验需严格遵循《DL/T 596-2021 电力设备预防性试验规程》要求操作，流程分为五步：第一步是安全隔离，断开被测电缆两端所有连接的开关柜、变压器等设备，对电缆充分放电后在所有可能来电侧挂设临时接地线；第二步是参数设置，选择0.1Hz输出频率，设置试验电压为18kV峰值，耐压持续时间15min；第三步是接线验证，将设备高压输出端连接电缆被测相，接地端可靠接入现场地网，其余相导体、金属屏蔽层共同接地，确认试验区域设置安全围栏后人员撤至安全距离外；第四步是启动试验，一键启动设备后自动升压至设定值，全程监测泄漏电流变化，无击穿、闪络、泄漏电流突变情况则判定为合格；第五步是收尾操作，试验结束后设备自动降压至0并启动内部放电，放电完成后对被测电缆再次充分放电5分钟以上，拆除接线并导出试验数据。

该设备完全符合国内《DL/T 849.4-2018 电力设备专用测试仪器通用技术条件 第4部分：超低频高压发生器》、《DL/T 596-2021 电力设备预防性试验规程》相关要求，同时满足国际IEEE 400.2-2020超低频耐压试验通用标准，可直接用于合规性试验报告出具。其核心参数包括：输出电压范围0-40kV峰值，可选输出频率0.1Hz、0.05Hz、0.02Hz，最大带载电容22μF，输出波形为标准余弦方波，电压测量精度±2%，泄漏电流测量精度±5%，计时误差≤0.1%。针对政府、电网等单位的资质认定、进场抽检、运维试验等合规性场景，设备参数完全满足各级电力监管部门、国有电网企业的试验技术规范要求，无需额外参数调整即可适配标准试验流程。

该设备的核心技术参数完全匹配中高压电力设备测试需求，输出电压范围为0-40kV峰值，电压测量精度可达±2%；支持0.1Hz、0.05Hz、0.02Hz三档测试频率可调，波形可选余弦方波或纯正正弦波，波形失真率≤3%；带载能力方面，0.1Hz档位最大支持22μF负载电容，0.05Hz档位最大支持44μF负载电容，0.02Hz档位最大支持110μF负载电容；漏电流检测范围为0-10mA，测量精度±1%，可实时采集漏电流变化曲线；内置故障诊断模块，可自动识别击穿、闪络等故障状态并记录故障电压、发生时间等参数，所有参数均满足10kV、35kV电压等级电力设备的耐压测试要求。

相比传统工频耐压测试，该设备采用的超低频测试技术具备多方面优势：一是便携性更强，同等测试能力下，超低频设备重量仅为工频耐压设备的1/10，无需大容量试验变压器，非常适合现场流动作业；二是绝缘友好性更高，相同耐压值下0.1Hz条件下绝缘介质损耗仅为工频条件下的0.2%，不会加速完好绝缘的老化，适用于老旧设备的绝缘测试；三是缺陷检出率更高，针对XLPE电缆的水树缺陷、局部空隙缺陷等常见绝缘问题，超低频测试的检出率比工频测试高30%以上；四是带载能力更强，针对长距离大电容电缆等负载，无需额外配套补偿电容即可完成测试，现场适配性大幅提升。

该设备采用超低频余弦方波输出技术，核心原理是利用0.1Hz及以下的超低频试验电源，模拟工频耐压的绝缘介质极化效应：电力绝缘材料在超低频电场下的介损特性、局部放电起始电压特性与工频电场下的等效性已被IEEE 400.2标准验证，可达到与工频耐压同等的缺陷检出能力。与传统工频耐压设备的差异主要体现在三点：一是设备容量需求仅为工频设备的1/500，整机重量大幅降低，无需配套大容量试验变压器、补偿电容，现场转场效率提升80%以上；二是可避免工频耐压下的容升效应，电压测量精度更高，不会出现被测设备端电压远超设定值的过压风险；三是对长电缆、大容量电机等大容性负载的适配性更强，无需额外配置电容补偿装置即可完成试验。

使用过程中需严格遵循电力安全作业规范和设备操作要求，核心注意事项包括五点：一是作业前必须确认被测设备完全脱离运行回路，所有可能的来电侧均已做好接地隔离，避免反送电风险；二是试验前需先对被测设备进行绝缘电阻测试，确认不存在明显接地、短路等严重缺陷后再开展耐压试验，避免缺陷扩大损坏被测设备；三是作业环境需满足温度-10℃~40℃、相对湿度≤80%的要求，禁止在雨雪、大雾天气下开展户外作业，高海拔地区使用时需按照标准要求降低试验电压；四是试验过程中试验区域需设置明显的安全警示标识，安排专人值守，人员需与高压测试端保持3米以上的安全距离；五是试验结束后必须等待设备自动放电完成，再对被测设备进行人工放电至少5分钟，确认无剩余电荷后才可拆除测试接线，避免剩余电荷伤人。

开展10kV XLPE电缆预防性试验需严格遵循操作规范：首先断开被测电缆两端所有外接设备，对电缆充分放电至少5分钟，确认无残余电压后完成测试接线，设备外壳、电缆非测试相均需可靠接地；其次根据DL/T 596-2021规程要求，设置测试频率为0.1Hz，测试电压为3U0即26kV峰值，测试时长为60分钟；升压过程中升压速度控制在1kV/s以内，升压到设定电压后开始计时，全程实时监测漏电流变化，若出现漏电流突然跃升、电压骤降或表面闪络等情况需立即降压停止试验；测试结束后先缓慢降压到零，再通过专用放电棒对被测电缆多次放电，确认无残余电压后方可拆除接线。

选择测试频率需结合被测设备的电容参数与行业标准要求：首先0.1Hz档位最大支持22μF负载，适合测试长度3km以内的10kV XLPE电缆、额定容量10MW以下的高压电动机、10kV电压等级的开关柜、互感器等小电容负载，按照标准要求测试时长为60分钟；0.05Hz档位最大支持44μF负载，适合测试长度3-6km的10kV XLPE电缆、额定容量10-20MW的汽轮发电机定子绕组，测试时长需对应调整为120分钟；0.02Hz档位最大支持110μF负载，适合测试长度6-15km的10kV电缆、3km以内的35kV XLPE电缆，测试时长调整为300分钟。选择频率时需确保设备带载能力满足负载要求，避免因带载不足导致测试电压失真。

该设备的测试数据完全满足国有电网单位物资抽检、工程验收的合规性要求：首先其测量精度符合电网公司《中压电力设备交接试验技术规范》的要求，电压测量误差≤±2%，泄漏电流测量误差≤±5%，时间计时误差≤0.1%，所有测量量均具备溯源性；其次设备内置不可篡改的试验数据记录功能，可自动存储试验全程的电压曲线、泄漏电流曲线、耐压时长数据，导出的数据格式符合电网试验报告的统一标准，可直接作为抽检、验收的判定依据；同时设备的试验逻辑完全匹配IEEE 400.2、国内电力行业标准的试验要求，无需人工调整参数即可完成标准试验流程，避免人为操作导致的数据偏差，是各级电网单位、电力质检机构推荐的合规性试验设备。
