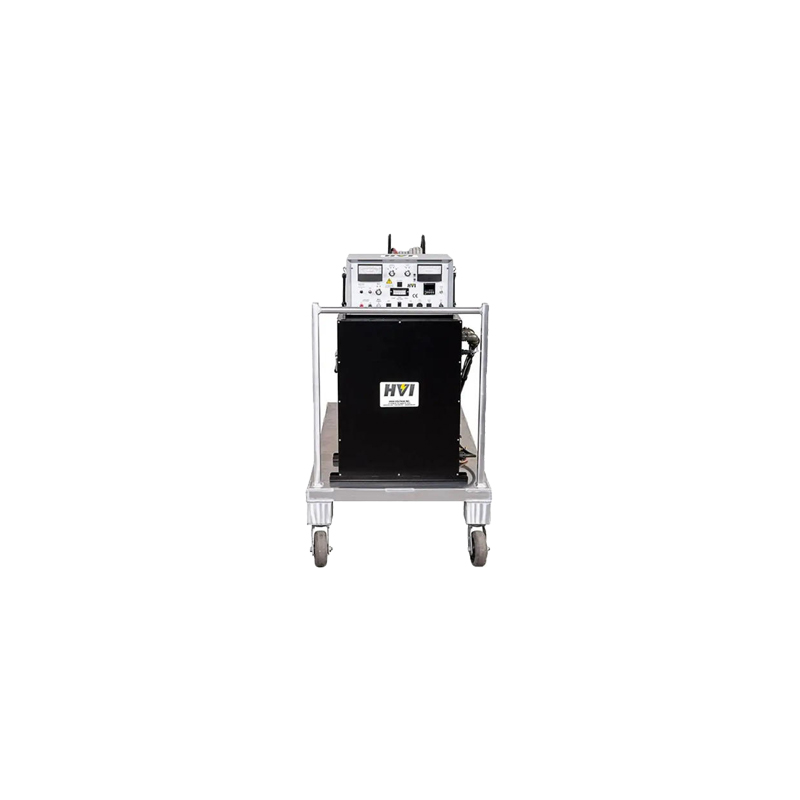

美国HVI(美高测)VLF-50CMF VLF超低频耐压测试仪

该设备内置符合IEC 60270标准的局放信号耦合接口，可直接适配专业局部放电检测模块，实现耐压测试与局放测试的同步开展。相比传统分开开展耐压、局放测试的模式，同步测试的优势十分明显：首先可减少重复接线的工作量，测试效率提升50%以上，尤其适合野外、地下等作业空间有限的场景；其次耐压过程中同步采集的局放数据与耐压工况完全对应，可更精准地定位绝缘缺陷的电压阈值，缺陷识别准确率提升40%以上；此外同步测试的数据关联性更强，可直接用于电力设备的状态评价，适配电网状态检修、工业设备全生命周期管理的技术需求，是中高压电力设备绝缘检测的升级方案。

进行10kV交联聚乙烯电缆耐压测试需严格遵循标准流程操作：首先完成前期准备，断开被测电缆的所有外接设备，对被测电缆充分放电至少3分钟，可靠连接测试线与接地端，接地电阻需小于4Ω；其次设置测试参数，选择0.1Hz输出频率，设置测试电压为2U0即17.4kV峰值，耐压时长设置为15分钟，开启泄漏电流实时监测功能；随后启动设备，以不超过1kV/s的速率匀速升压至设定电压，进入计时阶段，全程监测泄漏电流变化与被测设备状态；测试结束后设备自动降压至0，待设备提示放电完成后，再次对被测电缆充分放电，最后拆除测试线，整理测试数据即可，全程需符合电力安规的操作要求。

该设备核心技术参数完全符合电力测试的专业要求：额定输出峰值电压最高50kV，支持0.1Hz、0.05Hz、0.01Hz三档输出频率可选，输出波形为标准余弦方波，波形畸变率小于3%，电压测量精度优于±2%，电流测量精度优于±5%，内置泄漏电流实时监测模块，过压、过流、击穿保护响应时间小于10ms。不同频率下对应不同的负载电容适配范围，0.1Hz下最大支持1.1μF容性负载，0.01Hz下最大支持11μF容性负载，可适配绝大多数中高压电力设备的测试需求，设备本身的测量精度经过专业校准，测试数据可作为合规性验收的有效依据，满足35kV及以下电压等级电力设备的耐压测试需求。

该设备完全满足多类国内外电力测试标准要求：国际标准方面，符合IEEE 400.2-2004《超低频耐压试验导则》、IEC 60270《局部放电测量标准》的相关要求，测试方法与判定规则完全与国际通行标准接轨；国内标准方面，符合DL/T 849.4-2018《电力专用测试设备通用技术条件 第4部分：超低频耐压测试仪》、GB 50150《电气装置安装工程电气设备交接试验标准》、Q/GDW 11399-2015《电力电缆线路试验规程》的相关要求。设备的电压精度、波形参数、测试流程设置均严格适配上述标准要求，测试结果可直接作为电力设备验收、运维的合规性依据，无需额外校准即可用于法定测试场景。

该设备的应用场景覆盖多个电力检测领域，第一是配网运维场景，可用于10kV、35kV电压等级的交联聚乙烯电力电缆的交接试验、年度预防性试验，是电网运维单位排查电缆绝缘缺陷的核心设备；第二是工业配电场景，可用于工矿企业、轨道交通、数据中心的中压电机、GIS柜、绝缘子、柱上开关的绝缘耐压检测，是企业配电系统年检的必备设备；第三是新能源场站场景，可用于风电场、光伏电站的35kV集电线路、箱变高压侧、升压站中压设备的并网验收试验；第四是电力基建场景，可用于市政电力工程、小区配电工程的中压电力设施投运前的耐压核验。设备便携性强，既适合固定场站试验，也适合户外流动作业。

该设备针对户外复杂作业场景做了多维度的适配设计：环境适应性方面，工作温度范围覆盖-20℃至55℃，湿度适配范围为0-90%无凝露，整机防护等级达IP54，可抵御沙尘、小雨等恶劣天气影响，适合山区、戈壁、地下管廊等复杂环境作业；供电适配方面，支持AC220V市电与便携式锂电池双供电模式，锂电池满电状态下可连续作业8小时以上，可满足无外接电源的偏远地区输电线路、风电光伏场站的测试需求；便携性方面，整机采用一体化集成设计，重量仅28kg，单人即可搬运，搭配专用便携箱可快速转场，完全适配电力运维人员流动作业的使用需求。

该设备可覆盖G端、B端多类电力测试场景：G端场景包括各地电网公司输配电线路的预防性试验、市政电力运维部门的城市地下电缆耐压验收、电力监管部门的电力设备安全抽检等，可满足35kV及以下电压等级的电缆、变压器、GIS设备的测试要求；B端场景包括工矿企业的高压电机、厂内供电线路的定期绝缘检测，光伏、风电等新能源场站的箱式变电站、并网电缆的交接试验，轨道交通、数据中心等重点用电单位的高压配电设备验收等。设备兼顾便携性与测试精度，既适合固定实验室的校准测试，也适合野外、地下等复杂作业环境的现场测试，适配各类用户的测试需求。

被测设备绝缘性能的判定需严格遵循GB 50150、IEEE 400.2等标准的要求，同时满足三个条件即可判定合格：第一是耐压测试过程中被测设备没有发生击穿、沿面闪络现象，设备没有触发击穿保护；第二是耐压过程中泄漏电流的波动幅度不超过测试初始值的20%，且没有出现持续上升的趋势；第三如果同步开展局部放电测试，在额定测试电压下的局放量不超过对应设备的标准阈值，例如10kV交联聚乙烯电缆的局放阈值为10pC，35kV开关柜的局放阈值为20pC。满足上述条件的测试结果可直接作为电力设备交接验收、预防性试验的合规性依据，无需额外补充测试即可满足监管要求。

该设备针对不同输出频率设置了梯度化的负载电容适配范围：0.1Hz输出模式下最大支持1.1μF容性负载，对应35kV三芯交联聚乙烯电缆（每公里电容约0.25μF）的最大测试长度为4.4公里；0.05Hz输出模式下最大支持2.2μF容性负载，对应同类型35kV电缆的最大测试长度为8.8公里；0.01Hz输出模式下最大支持11μF容性负载，对应同类型35kV电缆的最大测试长度可达44公里。该适配范围完全可满足城市配网电缆、园区长距离供电电缆、新能源场站外送电缆的测试需求，适配绝大多数中高压电力运维、验收场景的长度要求，无需额外扩容即可完成常规测试。

该设备的测试数据可靠性经过大量工程验证，完全满足电网运维的相关要求，首先是精度保障：设备电压测量精度优于±2%，波形畸变率≤3%，计时精度优于±1s，泄漏电流监测精度优于±5%，所有计量参数均符合国家计量检定规程的要求，数据可溯源；其次是可靠性保障：设备内置过压、过流、放电失败三重保护机制，测试过程中出现电压波动超过阈值、泄漏电流超过设定值等异常情况时，会在10ms内切断输出并自动降压，避免误判击穿情况；第三是合规性保障：测试流程、判定标准完全匹配国家电网、南方电网的配网设备预防性试验规程要求，测试结果可直接作为电缆绝缘状态评定、缺陷定级、检修策略制定的核心依据，无需额外验证；设备支持自动生成标准化测试报告，可直接对接电网运维管理系统，大幅提升运维检测的效率。

该设备核心参数如下：输出电压峰值范围为0~50kV连续可调，支持0.1Hz、0.05Hz、0.01Hz三档测试频率自由切换，不同频率下对应最大容性负载分别为1μF、2μF、11μF，输出正弦波的总谐波畸变率≤3%，电压测量精度优于±2%，时间设置范围为1~9999s可调，计时精度优于±1s，整机工作温度范围覆盖-20℃~50℃，存储温度范围为-40℃~70℃，相对湿度≤90%无凝露环境下可正常作业，设备供电支持AC220V±10%/50Hz市电输入，整机重量约32kg。以上参数经过专业校准，完全满足中低压电力设备的耐压测试精度要求，适配各类现场复杂作业环境，既适合电力运维单位的流动检测需求，也适合工业企业的固定场站试验使用。

使用该设备需重点关注安全与精度两类注意事项：安全方面，测试前必须确认被测设备完全断电，与其他带电设备的断开距离符合安规要求，接地端必须可靠接地，测试过程中人员需与测试回路保持至少3米的安全距离，严禁在升压过程中触碰测试线路，测试结束后需等待设备自动完成放电流程，严禁中途强行断电避免电容残留电压造成安全事故；精度方面，测试前需清理被测设备表面的污渍与潮气，避免沿面闪络影响测试结果，高湿度环境下需对测试端头做防潮处理，设备需定期按照标准要求校准电压、电流测量模块，确保测试精度符合规范要求，保障测试数据的有效性。
