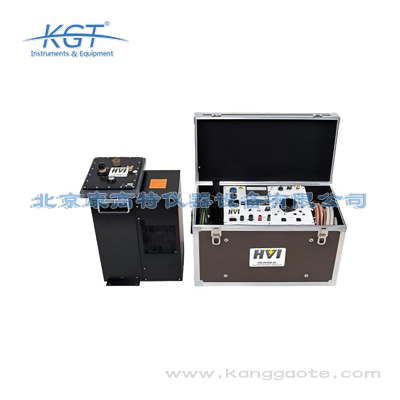

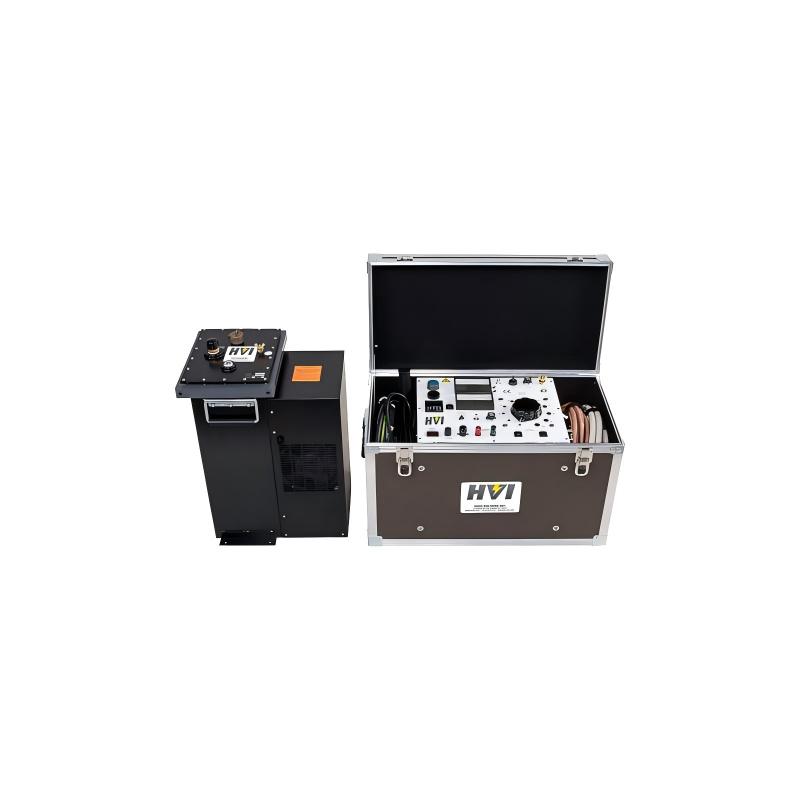

美国HVI(美高测)VLF-6022CM(F)VLF超低频耐压测试仪

该设备核心技术参数适配中低压电力设备测试全场景需求：输出电压范围为0-60kV峰值，可覆盖10kV、35kV电压等级电力设备的耐压测试要求；输出频率支持0.1Hz、0.05Hz、0.02Hz三档可调，对应适配的最大负载电容分别为1.1μF、2.2μF、11μF，可满足最长5km的35kV交联聚乙烯电缆测试需求；输出波形为标准正弦波，总谐波失真度小于3%，符合国际超低频测试波形要求；电压测量误差≤±2%，电流测量误差≤±5%，采样精度满足试验数据准确性要求；设备整机重量约22kg，相比同电压等级工频耐压设备重量降低90%以上，便携性适配户外现场作业需求。

超低频耐压测试的核心原理基于绝缘介质的损耗特性：绝缘介质的极化损耗与施加电压的频率成正比，0.1Hz超低频条件下的介质损耗仅为50Hz工频条件下的1/500，因此完成同等级耐压测试所需的电源容量仅为工频测试的几百分之一，大幅降低设备体积重量。该款VLF-6022CM(F)采用AC-DC-AC两级变换拓扑结构，先将工频输入电源整流为直流高压，再通过逆变模块转换为设定频率的超低频正弦高压信号输出至被测设备，可等效模拟工频电压下的绝缘电场应力，同时实时采集泄漏电流参数，精准识别绝缘内部的隐藏缺陷，测试等效性已得到全球电力行业的广泛验证。

开展10kV交联电缆交接试验需严格遵循GB 50150《电气装置安装工程电气设备交接试验标准》要求操作，具体流程如下：首先确认被测电缆完全断电、两端脱离其他电气设备，充分放电后将电缆两端悬空，非测试相及铠装层可靠接地；其次将设备高压输出端接被测相，接地端接入现场合格接地网，开机后先完成空载升压校验，确认设备输出正常后设置试验参数：选择0.1Hz正弦波输出，试验电压设置为2U0即17.4kV，耐压时间设置为60min，过压保护阈值设置为19.2kV；确认现场作业人员撤离至安全区域后启动升压，平稳升至设定电压后自动开始计时，计时期间无击穿、无闪络即为试验合格，试验结束后设备自动降压放电，待放电完成后再拆除测试线。

该设备属于电力检测领域专业耐压试验设备，核心适配电网企业、发电企业、市政电力工程承建方等B端用户，以及能源监管部门、住建部门、公共资源交易验收单位等G端用户的试验需求。可覆盖10kV~35kV电压等级的交联聚乙烯电力电缆、发电机定子绕组、电压互感器、电力电容器等容性电力设备的交接耐压试验、预防性耐压试验、故障诊断试验三类场景。设备额定输出电压最高60kV，额定容量22kVA，支持0.1Hz、0.05Hz、0.02Hz三档频率可调，符合国内电力行业试验的通用参数要求，在城市配网运维、新能源电站验收、公共建筑电力设施核验等场景下均具备适配性，试验结果可直接作为设备绝缘性能判定的核心依据。

开展35kV交联聚乙烯电缆耐压试验需严格遵循电力安全作业规范：第一步先断开被测电缆的所有外接设备，对电缆各相进行充分放电，放电时长不低于1分钟；第二步根据试验标准设置参数，选择0.1Hz输出频率，试验电压设定为3U0（即52kV峰值），加压时长设定为60分钟；第三步连接高压测试线、设备接地线，确认试验区域无无关人员，设置安全警示标识；第四步启动设备匀速升压，30秒内升至设定电压后开始计时，全程实时监测泄漏电流变化；第五步计时结束后匀速降压至0V，切断设备电源，对被测电缆进行至少3次充分放电后拆除测试线，导出并记录试验数据。

该设备通过多重技术机制保障测试数据的准确性：首先是硬件层面配置高精度采样模块，电压采样误差≤±2%，电流采样精度可达微安级，误差≤±5%，输出正弦波失真度小于3%，完全符合行业标准对测试设备的精度要求；其次是内置自动校准程序，每次开机启动时自动完成回路零点校准，可消除测试线阻抗、环境温湿度带来的参数偏差；第三是具备实时参数监测功能，试验过程中每秒采集10次输出电压、泄漏电流数据，若参数波动超过设定阈值会自动停止试验并触发告警，避免异常数据干扰试验结果；最后支持试验数据自动存储、加密导出，不可随意篡改，保障试验数据的可追溯性，符合合规性试验的资料留存要求。

该设备相比传统工频耐压设备的作业优势十分明显：首先是便携性优势，整机重量仅22kg，无需配套大容量试验变压器、补偿电容等辅件，单人即可完成设备转运，特别适合户外杆塔、地下管廊等狭窄空间作业；其次是试验安全性优势，超低频条件下对完好绝缘的累计损伤远低于工频耐压，不会缩短正常电力设备的使用寿命；第三是测试适配性优势，针对长距离电缆测试无需额外配置补偿装置，最大可支持11μF负载电容，覆盖绝大多数中低压电力设备的测试需求；最后是数据准确性优势，内置高精度采样模块，可实时捕捉泄漏电流的微小变化，绝缘缺陷识别准确率远高于传统工频耐压测试方式，可有效降低漏检概率。

该设备是电力检测领域的专业耐压测试设备，核心应用场景覆盖B端电力相关企业、G端政府及国有单位的多类测试需求：可用于电网公司、地方市政电力管理部门的10kV、35kV交联聚乙烯电力电缆交接试验、周期性预防性试验；可适配发电企业、工矿企业的中低压旋转电机、互感器、GIS设备的绝缘耐压检测；可满足电力工程公司的新建配电项目验收、老旧电力设施改造后的绝缘性能核验需求；也适用于轨道交通、数据中心等重点用电单位的电力设施定期巡检场景。相比传统工频耐压设备，其便携性、低试验损伤的特性更适合高频次现场作业。

使用该设备开展中低压旋转电机绝缘测试需遵循相关行业标准要求：首先参数选择需匹配电机特性，额定电压10kV及以下的旋转电机测试时，优先选择0.05Hz或0.02Hz输出频率，试验电压设定为电机额定电压的1.5倍，加压时长根据电机容量选择15~30分钟，容量越大加压时长越长；其次测试前需断开电机与负载的连接，对电机绕组进行充分放电，清理绕组表面的积灰、油污，避免表面泄漏电流干扰测试结果；试验过程中需实时监测泄漏电流变化率，若泄漏电流变化率超过10%且持续上升，判定为电机绝缘存在隐性缺陷；该设备的高灵敏度小电流采样模块可精准捕捉微安级的电流变化，可有效识别旋转电机绝缘的早期缺陷，适配中小型发电机、厂用电动机的绝缘耐压测试需求。

该设备的设计及测试性能完全匹配电力行业多类合规性要求：国际层面符合IEEE 400.2-2020《挤包绝缘电力电缆超低频耐压试验标准》、IEC 60270《高电压试验技术 局部放电测量》的相关要求；国内层面符合GB 50150-2016《电气装置安装工程电气设备交接试验标准》中关于中低压电缆超低频耐压试验的参数要求，同时满足DL/T 1576-2016《6kV~35kV交联聚乙烯绝缘电缆超低频耐压试验导则》、DL/T 596-2021《电力设备预防性试验规程》的试验流程、参数阈值要求，可适配电网、市政、能源等不同领域的合规性试验需求，试验数据可直接作为项目验收、运维巡检的合规依据。

这款设备完全适配35kV电压等级发电机定子绕组的预防性耐压试验需求。依据DL/T 596《电力设备预防性试验规程》要求，35kV发电机定子绕组的超低频耐压试验参数为：选用0.1Hz正弦波输出，试验电压为1.5倍额定相电压即30.3kV，耐压保持时间为60s，无击穿、无明显局部放电即为合格。该设备最高输出电压达60kV，0.1Hz下带载能力完全覆盖35kV发电机定子绕组的容性负载需求，输出波形畸变率≤3%，电压调节精度优于±1%，可精准满足规程要求的试验参数，同时设备具备局部放电信号同步采集接口，可在耐压试验的同时开展局部放电监测，进一步提升绝缘缺陷的检出率，适配火电、水电、新能源电站等B端用户的发电机运维需求。

该设备的环境适配性可覆盖绝大多数特殊作业场景：工作温度范围为-20℃~50℃，可适配北方冬季低温户外作业、南方夏季高温环境测试需求；相对湿度适配范围为0~95%无凝露，外壳采用IP65防护等级设计，具备防尘、防泼溅能力，可适配南方梅雨季节户外作业、地下管廊潮湿环境测试需求；标准适配海拔高度可达3000米，3000米以上高海拔区域可按照行业标准要求对试验电压进行海拔校正后正常使用；设备内部采用三防工艺处理电路板，可抵御沿海高盐雾环境的腐蚀，满足沿海地区电力设施巡检需求。整体适配性可覆盖电网、市政、工矿企业在各类复杂环境下的试验需求。
