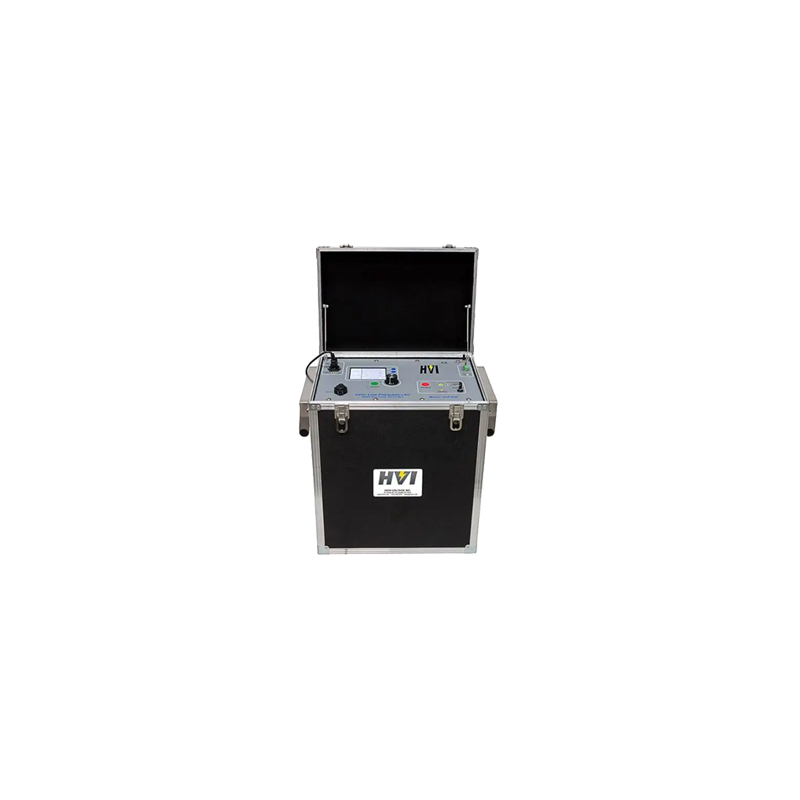

美国HVI(美高测)VLF-65E VLF超低频耐压测试仪

使用该设备开展电缆耐压试验需严格遵循电力作业安全规范，核心流程分为五步：第一是试验前准备，断开被试电缆的所有外接设备，对电缆各相充分放电，放电时长不低于5分钟，设置安全警示围栏做好现场隔离；第二是接线，将设备高压输出端接至被试相导体，接地端可靠接至现场公共接地网，接地电阻≤4Ω，非被试相短接接地；第三是参数设置，根据被试电缆的电压等级、电容量选择对应试验频率，设置目标试验电压、耐压时长，例如35kV电缆选择0.1Hz频率、52kV试验电压、60min耐压时长；第四是升压试验，先空载升压校验设备正常，再匀速升压至设定值进入计时阶段，全程监测泄漏电流变化；第五是收尾，计时结束后设备自动降压至零，启动自动放电程序，确认放电完成后拆除接线，整理试验数据。

开展超低频耐压试验属于高压作业，需严格遵守以下安全要求：第一是试验前必须确认被试品完全脱离运行状态，与其他带电设备断开所有连接，对容性被试品进行多次充分放电，放电操作人员需佩戴绝缘防护用具；第二是现场需在高压输出半径5米范围内设置安全警示围栏，安排专人监护，严禁无关人员进入试验区域；第三是设备接地端必须与现场接地网可靠连接，接地电阻需≤4Ω，避免出现悬浮电位造成人员触电；第四是环境条件不满足要求时严禁作业，当环境湿度高于85%、气温低于-10℃或高于40℃、出现雨雪雾等恶劣天气时，禁止开展户外试验；第五是试验过程中若出现泄漏电流异常跳变、设备报警，需立即停止试验，等待设备自动降压放电完成后再排查问题，严禁在升压过程中强行断开设备电源或拆除接线。

该设备的核心技术参数完全适配中高压电力设备检测需求：额定输出峰值电压为65kV，支持0.1Hz、0.05Hz、0.02Hz三档输出频率可调，输出波形为纯正正弦波，总谐波失真度≤3%，电压测量精度可达±1%，泄漏电流测量精度可达±2%。不同频率下的最大带载能力分别为：0.1Hz下最大负载电容1.1μF，0.05Hz下最大负载电容2.2μF，0.02Hz下最大负载电容5.5μF，可覆盖绝大多数中高压容性试品的测试需求。设备整机重量仅28kg，支持宽幅市电输入（180V-264V AC），工作环境温度范围为-20℃~50℃，相对湿度≤90%无凝露，适配各类复杂现场的作业环境要求。

该设备完全符合国内外电力检测领域的主流标准要求，国内层面适配GB/T 3048.14-2007《电线电缆电性能试验方法 第14部分：电压试验》、DL/T 849.4-2015《电力设备专用测试仪器通用技术条件 第4部分：超低频高压发生器》，同时满足国网、南网发布的电力设备预防性试验规程中关于超低频耐压试验的相关要求。国际层面符合IEEE 400.2-2020《超低频耐压试验导则》的技术规范，试验结果可直接作为35kV及以下电压等级电力设备交接验收、预防性试验的合规依据，既满足政府监管单位、电网企业、发电集团等G端用户的合规检测要求，也适配第三方电力检测机构等B端用户的试验报告出具的标准适配需求，不存在标准适用性障碍。

该设备的试验数据完全满足电力检测的溯源要求，核心保障有三点：一是测量单元采用高精度级别的阻容分压采样组件，电压、电流测量精度均符合JJG（电力）017-1996《超低频高压发生器检定规程》的要求，可通过法定计量检定机构的校准溯源，测量数据具备法律效力；二是设备内置的存储模块采用写保护设计，试验过程中的电压有效值、电压峰值、泄漏电流、耐压时长、试验时间等核心参数自动实时记录，不可人为篡改，保证数据的真实性；三是设备支持标准化数据导出，可生成符合电力试验报告规范的原始试验记录，直接对接第三方检测机构、电网企业的试验数据管理系统，满足G端单位的合规存档要求和B端检测机构的报告出具要求，数据有效性不存在争议。

频率选择需根据待试品的电容量大小确定，规则完全符合IEEE 400.2标准要求：当待试品电容量小于0.5μF时，优先选择0.1Hz输出频率，该频率下试验效率最高，耐压时长仅需15分钟即可达到等效工频耐压的考核效果；当待试品电容量在0.5μF~1μF区间时，选择0.05Hz输出频率，可保证输出电压的稳定性；当待试品电容量在1μF~5.5μF区间时，选择0.02Hz输出频率，可适配大容性试品的带载要求。不同频率下的试验电压需按标准对应调整，例如35kV交联电缆0.1Hz下试验电压为3U0，0.02Hz下试验电压为2.7U0，可在保证绝缘考核效果的同时，避免对绝缘介质造成不必要的损伤，延长设备使用寿命。

该设备完全适配新能源场站的电力设备并网验收试验需求，当前风电、光伏等新能源场站的35kV及以下集电线路多采用交联聚乙烯电力电缆，并网验收阶段需开展耐压试验验证绝缘性能，该设备支持0.1Hz、0.05Hz、0.02Hz多频率可调，可适配不同长度、不同电容量的集电电缆试验需求，65kV的峰值输出可覆盖35kV电缆52kV的标准试验电压要求。设备采用220V通用工频电源供电，无需外接380V大功率电源，适配新能源场站偏远、无固定大功率电源的现场作业场景，试验流程完全符合GB 50150《电气装置安装工程电气设备交接试验标准》的相关要求，试验数据合规有效，可作为新能源场站并网验收的法定检测设备使用。

开展电缆耐压试验需遵循标准化操作流程：首先确认待试电缆完全脱离运行状态，对电缆各相充分放电，拆除所有外接附属设备，清理试验现场无关人员并设置安全警示标识；其次进行接线操作，高压输出端连接待试相的导体端，设备接地端与电缆屏蔽层、试验现场接地网可靠连接，非试验相的导体和屏蔽层共同接地；随后根据电缆电压等级、绝缘材质设置试验参数，例如10kV交联电缆选择0.1Hz频率、22kV试验电压、15分钟耐压时长，设置完成后启动升压，升压速率控制在1kV/s以内，达到设定电压后自动开始计时；计时结束后设备自动降压至零，等待3分钟充分放电后，拆除接线并导出试验数据即可。

相比传统工频耐压试验，该设备采用的超低频耐压技术具备三大核心优势：第一是便携性优势，对于容性负载而言，0.1Hz超低频下的负载电流仅为工频50Hz的1/500，设备输出容量需求大幅降低，该设备重量仅28kg，单人即可搬运，远轻于同电压等级的工频耐压装置，无需专用运输车辆，适合现场作业；第二是检测精度优势，超低频耐压对交联聚乙烯电缆的水树、电树类老化缺陷的检出灵敏度比工频耐压高30%以上，可更精准识别早期绝缘隐患；第三是设备友好性优势，超低频耐压属于非破坏性试验，同等试验电压下对绝缘的累积损伤远低于工频耐压，不会影响被试设备的正常使用寿命，适合电力设备的定期巡检、状态评估，可有效降低试验对设备的损伤风险。

该设备内置高精度泄漏电流监测单元，核心作用体现在三个层面：第一是安全防护，试验过程中实时采集被试品的全电流、阻性电流分量，当泄漏电流超过设定阈值、或出现突发跳变时，设备可在10ms内触发过流保护，切断高压输出，避免被试品被击穿损坏，同时保障现场人员安全；第二是绝缘状态评估，试验过程中泄漏电流的变化趋势是判断绝缘状态的核心依据，若泄漏电流随耐压时间延长出现持续上升，说明被试品存在隐性绝缘缺陷，可提前识别安全隐患；第三是数据留存，设备可自动记录全程泄漏电流随时间的变化曲线，试验结束后可导出结构化数据，作为被试品绝缘状态评估、状态检修决策的核心支撑数据，符合电力行业绝缘检测数字化、可追溯的管理要求。

该设备完全符合国内外主流电力检测标准要求，国内标准层面满足GB/T 3048.14《电线电缆电性能试验方法 第14部分：电压试验》、DL/T 849.4《电力设备专用测试仪器通用技术条件 第4部分：超低频高压发生器》、DL/T 596《电力设备预防性试验规程》中关于超低频耐压试验的相关要求，国际标准层面符合IEEE 400.2《采用0.1Hz超低频电压对电力电缆进行现场试验的指南》规范。设备输出频率覆盖0.1Hz、0.05Hz、0.02Hz三个标准试验频率，输出电压精度优于±3%，波形畸变率≤5%，完全满足电网公司、电力监管部门的检测资质要求，可作为法定检测设备出具合规试验报告。

该设备采用超低频正弦波耐压技术原理，核心逻辑是针对电力电缆、GIS这类容性负载，0.1Hz超低频电源下的容性电流仅为工频50Hz的1/500，可大幅降低试验设备的输出容量需求。设备内部采用AC-DC-AC的两级变换拓扑，首先将输入的220V工频交流电整流为稳定直流电源，再通过智能IGBT功率模块逆变为指定频率的低频正弦信号，经环氧浇注式升压变压器升至设定的试验峰值电压，内置高精度电压、电流采样单元实现闭环控制，保证输出电压的稳定性和精度，同时实时监测被试品的泄漏电流，当出现电流异常跳变时可在10ms内切断高压输出，保障试验安全。
