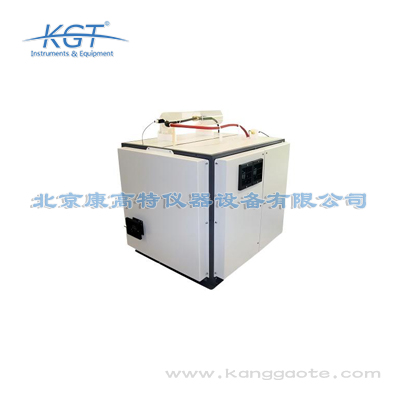

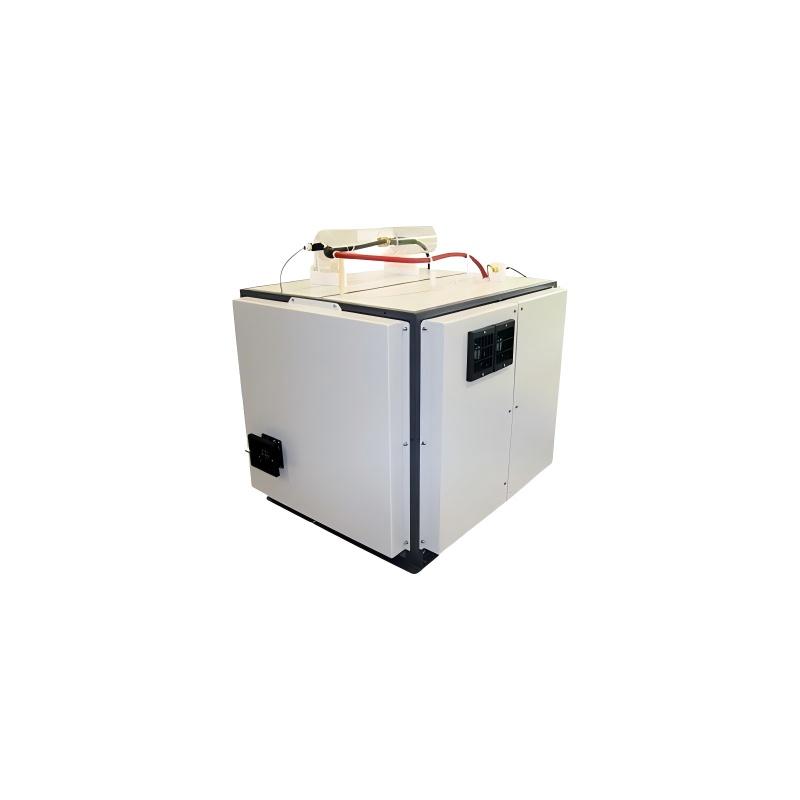

美国MEGGER VLF CR-60HP余弦方波电缆耐压试验系统

针对常规10kV、35kV交联聚乙烯电缆的耐压试验，参数设置需严格遵循行业标准要求：10kV电压等级的电缆交接试验，设置输出电压峰值为22kV，耐压时长设置为15分钟，泄露电流告警阈值设置为50μA；10kV电缆预防性试验设置输出电压峰值为18kV，耐压时长设置为5分钟，泄露电流告警阈值设置为40μA；35kV电压等级的电缆交接试验，设置输出电压峰值为52kV，耐压时长设置为60分钟，泄露电流告警阈值设置为100μA；35kV电缆预防性试验设置输出电压峰值为39kV，耐压时长设置为30分钟，泄露电流告警阈值设置为80μA。针对特种电缆、长距离电缆，可根据对应的行业规范自定义调整参数，设备支持参数预设保存功能，无需每次试验重复配置，提升作业效率。

开展试验的标准操作流程如下：第一步，先断开被试电缆两端的所有电气连接，对电缆充分放电后挂设临时接地线，清理电缆终端头表面污垢并做好爬距增强处理，避免表面闪络影响试验结果；第二步，按照接线规范连接高压输出线、接地线以及信号采样线，确认所有接线牢固后撤离试验区域无关人员，设置安全警示围栏，安排专人值守防止无关人员闯入；第三步，在设备参数设置界面选择0.1Hz余弦方波模式，设置输出电压为52kV、加压时长为15分钟，启动试验后实时监测泄漏电流变化，若出现电流突升或设备报警需立即停止试验；第四步，试验完成后设备自动降压，启动内置放电回路对被试电缆充分放电，放电时长不低于5分钟，确认无残留电压后拆除接线，导出并保存试验数据即可。

该设备核心技术参数符合电力检测行业高精度试验要求，输出电压峰值范围为0~60kV连续可调，输出波形为标准余弦方波，工作频率固定为0.1Hz，电压输出精度优于±3%，波形失真度≤5%。最大支持负载电容为11μF，可适配不同规格的电缆试验需求，内置局部放电检测模块灵敏度≤1pC，可同步采集试验过程中的局放信号。设备供电电源为通用220V市电，额定功耗≤3kVA，整机工作温度范围为-20℃~50℃，相对湿度耐受范围为10%~90%（无凝露），海拔适用高度最高可达3000m，可满足大部分户外作业场景的环境要求，同时具备过压、过流、短路、放电四重安全保护机制，异常状态下10ms内即可切断输出并触发自动放电程序。

该设备主要面向中低压电力电缆的绝缘性能检测场景，首先可应用于10kV、35kV电压等级交联聚乙烯电缆的交接验收试验，是电网公司、市政供电部门完成新建配网线路投运前核验的核心设备；其次可用于配网电缆、风电/光伏场站集电线路电缆的年度预防性试验，帮助电力运维企业提前排查绝缘老化、局部破损等隐性缺陷；也可用于电缆故障修复后的性能核验，确认修复段绝缘性能符合运行要求；还可适配轨道交通供电电缆、工矿企业自备电网电缆的定期绝缘检测需求。针对不同应用场景，设备支持自定义试验参数，可灵活匹配不同行业的试验规范要求，无需额外调整硬件配置即可完成多场景试验作业。

该设备的应用场景覆盖电力全产业链的试验需求：面向B端用户，可服务于电力工程公司的35kV及以下电缆线路交接试验、电缆生产厂商的出厂绝缘性能抽检、工矿企业的自备电力线路年度检修试验、新能源电站的集电线路投运前试验；面向G端用户，可服务于电网公司的配网电缆预防性试验、市政部门的城市地下管廊电缆运维检测、轨道交通运营单位的牵引供电电缆定期试验、能源监管部门的电力工程质量监督抽检。同时也可用于海底电缆、矿用阻燃电缆、风力发电塔筒内部电缆等特殊场景电缆的绝缘性能验证，支持耐压试验与泄漏电流监测同步开展，可同时完成绝缘强度验证和绝缘状态初步评估两项工作。

试验过程中需严格遵守电力安全作业规范，核心注意事项包括：一是作业前必须确认被测电缆全线无电压，已与所有运行设备断开连接，且完成充分放电，严禁带电接线作业；二是设备接地端必须与现场接地网可靠连接，接地电阻需≤4Ω，避免出现悬浮电压引发安全风险；三是户外作业时，若环境相对湿度超过85%、出现降雨、降雪或6级以上大风天气时，严禁开展试验作业，避免出现沿面闪络或设备损坏；四是试验过程中严禁任何人进入试验警示区域，若出现异常告警需立即停止试验，等待设备自动放电完成后再进行排查；五是试验完成后必须等待设备自动放电程序结束，且使用验电器确认被测电缆无残余电压后，再进行接线拆除作业，严禁在放电未完成时触碰试验回路任何部位。

该设备本身预留了局部放电检测接口，支持外接专用局放检测模块实现耐压与局放联合试验，同步采集余弦方波加压过程中的局部放电信号，采样率可达100MS/s，可捕捉最小10pC的局放信号，支持局放信号的相位识别和缺陷类型判断，符合DL/T 1576-2016《10kV~35kV挤包绝缘电力电缆局部放电测试导则》中关于超低频局放试验的技术要求。联合试验模式下可在耐压试验的同时精准定位电缆绝缘的微小缺陷，避免传统耐压试验只能检出严重缺陷、无法识别早期隐性缺陷的问题，适合重要电缆线路的投运前验收、老旧电缆的状态评估等对检测精度要求较高的场景，可有效降低线路投运后的故障概率。

该设备核心参数如下：输出电压范围为0~60kV峰值，支持余弦方波、正弦波双波形输出，默认工作频率0.1Hz，可向下兼容0.05Hz、0.02Hz低频档位；最大带载容量在0.1Hz下为3μF，0.05Hz下为6μF，0.02Hz下为15μF；测量精度方面，电压测量误差≤±3%，泄漏电流测量范围0~1000μA，误差≤±5%；设备整机重量38kg，支持交直流两种供电模式，交流供电适配100~240V宽幅市电，直流供电适配48V车载电源，可满足无市电的野外作业场景。设备整体防护等级达到IP54，可适应多数户外复杂作业环境，可覆盖35kV及以下电压等级的XLPE交联聚乙烯电缆、油纸绝缘电缆、橡胶绝缘电缆的耐压试验需求，还可支持避雷器、绝缘子等其他电力一次设备的低频耐压测试需求。

按照国内电网公司配网运维规程以及GB 50150-2016的相关要求，10kV XLPE电缆预防性试验采用该设备时的推荐参数设置如下：选择0.1Hz余弦方波输出模式，试验电压设置为22kV，加压持续时间设置为5分钟，试验过程中监测泄漏电流变化，若未出现绝缘击穿、表面闪络，且泄漏电流无突然大幅升高的情况，即可判定为试验合格。针对运行年限超过10年的老旧10kV电缆，可适当降低试验电压至18kV，延长加压时长至10分钟，避免过高电压对老化绝缘造成不必要的损伤。试验过程中泄漏电流超过100μA时需加强监测，若持续升高则需终止试验排查绝缘缺陷，建议结合局部放电检测进一步定位缺陷位置，评估电缆的剩余使用寿命。

该设备的技术指标与试验方法完全符合主流的电力试验相关标准，国际标准方面，符合IEC 60060-3《高电压试验技术 第3部分：现场试验的定义和要求》、IEC 60270《高电压试验技术 局部放电测量》、IEEE 400.2《交联聚乙烯绝缘电缆超低频耐压试验指南》的相关要求；国内标准方面，符合DL/T 849.4-2015《电力设备专用测试仪器通用技术条件 第4部分：超低频高压发生器》、国家电网公司《10kV~35kV配网电缆交接试验规程》、南方电网公司《中压电力电缆运维试验导则》的相关要求，试验数据可直接作为电缆投运、运维评定的有效依据，无需额外进行标准适配性校验，可满足各级电网、电力运维单位的合规性试验要求。

开展试验的标准操作流程需严格遵循电力安全作业规范：第一步是完成作业前准备，确认被测电缆全线断电、脱离所有运行设备，对被测电缆进行充分放电并挂好临时接地线，在试验区域设置安全警示围栏；第二步是接线作业，将设备高压输出端接至被测电缆相导体，设备接地端与现场接地网可靠连接，另一端电缆相导体悬空并做好安全防护；第三步是参数设置，根据被测电缆的电压等级、型号规格设置对应试验电压、耐压时长、泄露电流阈值等参数；第四步是启动试验，设备自动升压至设定值并开始计时，试验过程中实时监测电压、泄露电流、局放信号等数据；第五步是试验结束，设备自动降压并完成放电，等待3分钟以上确认无残余电压后，拆除接线并恢复现场，最终导出试验数据形成报告。

该设备完全符合多项国内外权威电力试验标准要求，国际标准层面满足IEEE 400.2-2020《挤包绝缘电力电缆超低频耐压试验规范》、IEC 60060-3《高压试验技术 第3部分：现场试验的定义和要求》的相关规定；国内标准层面符合GB 50150-2016《电气装置安装工程 电气设备交接试验标准》、DL/T 849.4-2017《电力设备专用测试仪器通用技术条件 第4部分：超低频高压发生器》、DL/T 1826-2018《10kV~35kV挤包绝缘电力电缆超低频耐压试验导则》的所有技术要求，可满足电网公司、市政电力、轨道交通等国有单位的合规试验要求，试验数据可直接作为工程验收、运维检修的正式依据，无需额外校准转换即可适配各类试验报告的编制要求。
