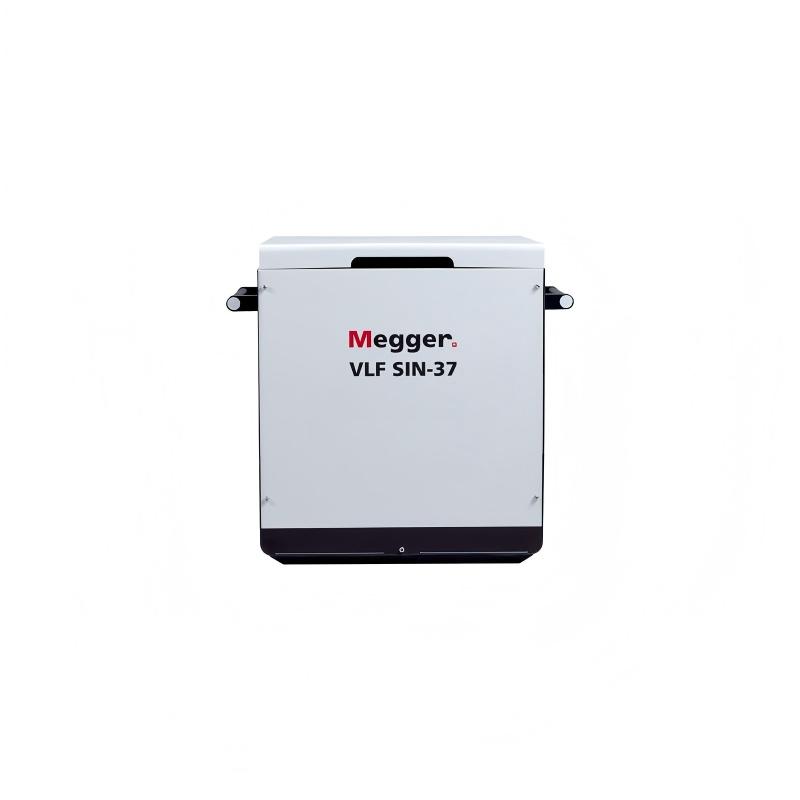

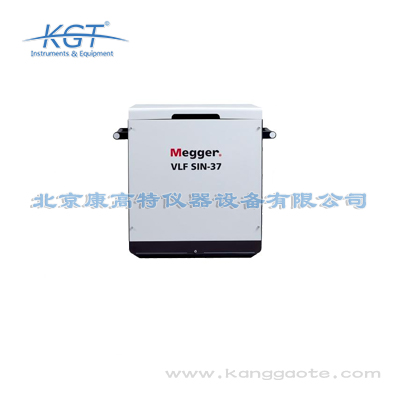

美国MEGGER VLF Sine 37 kV中压电缆测试与诊断系统

该设备采用甚低频（VLF）正弦波耐压测试原理，针对中压交联聚乙烯（XLPE）、乙丙橡胶（EPR）等主流绝缘材质的电缆，0.1Hz及以下频率的正弦波施加在电缆绝缘上时，其介质极化效应与工频50/60Hz电压下的效应高度一致，且同等耐压等效效果下，设备的输出容量仅为工频耐压设备的1/500，大幅降低了设备体积与重量，适配现场便携测试需求。耐压测试时通过逐步升压至预设试验电压并保持规定时长，观察绝缘是否发生击穿、闪络来判断绝缘性能；介损测试模块通过测量施加电压与泄漏电流的相位差，计算介质损耗因数，判断绝缘整体老化程度；局部放电测试模块通过采集绝缘缺陷处产生的微弱脉冲放电信号，定位电缆的局部绝缘缺陷，实现全维度绝缘诊断。

该设备的测试效率处于行业领先水平，针对常规测试场景，10kV交联聚乙烯电缆单段测试时长通常为15分钟，35kV交联聚乙烯电缆单段测试时长通常为30分钟，包含接线、参数设置、测试、放电全流程的单段电缆测试耗时不超过1小时，相比传统工频耐压测试效率提升70%以上。针对长距离电缆测试场景，该设备最大支持11μF的负载电容，可直接测试最长12km的10kV电缆、最长8km的35kV电缆，无需分段测试，大幅降低了长距离电缆的测试工作量。同时设备支持测试数据自动采集、自动判定、自动生成标准化报告功能，无需人工记录测试数据，报告生成效率提升90%以上，可满足电网集中巡检、工程批量验收等大工作量场景的作业需求，有效缩短检测周期，降低检测人力投入。

该设备核心参数包括：额定输出电压为0~37kV真正弦波连续可调，输出频率覆盖0.01Hz~0.1Hz多档位可选，适配被测电缆负载电容范围为0.1μF~11μF，可支持单段最长12km的10kV、35kV等级交联聚乙烯、油浸纸等多种绝缘类型中压电缆的耐压测试与绝缘诊断需求。设备电压测量精度优于±2%，局部放电检测背景噪声低于5pC，可同步完成耐压试验、介质损耗测量、局部放电定位多维度检测。整机采用一体化高防护设计，IP等级符合IP65户外作业要求，工作环境温度范围为-20℃~50℃，相对湿度0~95%无凝露，可适配高海拔、高寒、高温等复杂户外作业场景，满足电力运维、工程验收等多场景的参数精度要求。

首先是安全防护注意事项，测试前必须确认被测电缆已完全停电，且经过充分的三相放电，放电时长不得少于5分钟，严禁在带电设备上连接测试线；测试过程中需在测试区域周围设置安全警示标识，安排专人值守，严禁无关人员进入高压测试区域，设备升压过程中操作人员需保持与高压输出端的安全距离不小于3米。其次是测试环境注意事项，若现场空气湿度大于90%或存在凝露现象，需暂停测试，避免表面泄漏电流影响测试精度；若在户外开展测试，遇降雨、大风（风力大于6级）天气需停止作业，避免发生安全事故。第三是测试操作注意事项，设备接地端必须可靠连接至符合电阻要求的现场接地网，接地电阻不得大于4Ω；测试线需采用专用的高压屏蔽测试线，避免外界电磁干扰影响局放、介损测试的精度；测试结束后必须等待设备自动完成放电、提示可拆线后，再拆除测试接线，严禁提前拆线，防止剩余电荷触电。

超低频（VLF）正弦波测试的核心原理是基于中压电缆绝缘介质的极化特性，相比工频50Hz测试电压，0.1Hz及以下的超低频正弦电压作用下，电缆绝缘的容性负载电流可降低至工频的1/500，同等测试容量下设备体积、重量可大幅压缩，更适配户外移动作业需求。测试过程中设备向被测电缆施加额定倍数的超低频正弦测试电压，持续标准要求的试验时长，若电缆绝缘未发生击穿则判定耐压合格，同时可同步采集电压作用下的介质损耗因数、局部放电信号等参数，通过多维度参数联合分析，识别绝缘内部的气隙、水树、老化等隐性缺陷，相比传统耐压测试可实现缺陷的提前预警，避免合格电缆在试验后短时间内发生绝缘故障。

该设备核心技术参数如下：输出电压为0-37kV峰值正弦波甚低频信号，频率范围0.01Hz-0.1Hz可自由调节，0.1Hz频率下最大负载电容可达11μF，设备净重32kg，支持单人便携转运。核心功能模块包含耐压试验、介损测量、局部放电检测三类，其中介损测量精度可达±0.5%+0.001，局部放电检测灵敏度≤5pC，可实现电缆绝缘从整体到局部的全维度检测。设备内置大容量存储单元，最多可存储10000组结构化测试报告，支持USB数据导出，工作温度范围覆盖-20℃到50℃，运行状态下防护等级达IP65，可适配10kV、20kV、35kV三个主流等级中压电缆的测试需求，最大支持单段测试电缆长度可达20km，支持全流程自动升压、稳压、降压控制，无需人工全程值守操作。

该设备支持的被测电缆电压等级覆盖6kV、10kV、20kV、35kV四个常见的中压电缆等级，可适配的电缆绝缘材质包括交联聚乙烯（XLPE）、乙丙橡胶（EPR）、聚氯乙烯（PVC）、油纸绝缘等多种主流中压电缆绝缘材质，支持带铠装、带屏蔽层的电力电缆测试，同时可兼容电缆终端头、中间接头、T接头等电缆附件的同步测试。在0.1Hz测试频率下，最大支持的被测电缆总电容为11μF，对应35kV XLPE电缆的最长测试长度可达15km，10kV XLPE电缆最长测试长度可达20km，若选择更低的0.01Hz测试频率，可支持的电缆长度还可进一步提升，适配长距离输电线路、大规模新能源集电线路的测试需求。同时设备支持单芯、三芯中压电缆的测试，无需额外配置适配模块，即可直接开展相关测试作业。

该设备可覆盖多类B端与G端用户的测试需求，面向B端的电力工程施工企业、新能源发电企业、工矿企业电力运维部门、电缆生产企业，以及G端的电网公司、市政电力管理部门、交通基建运维单位等提供检测支撑。具体应用场景包括：中压电缆敷设完工后的交接验收试验，验证电缆安装质量是否达标；运行中中压电缆的周期性预防性试验，提前排查绝缘老化、局部缺陷等隐患；电缆故障修复后的性能验证试验，确认修复后绝缘性能满足运行要求；新能源并网项目中集电线路电缆的投运前检测，保障风电、光伏电站并网运行安全；城市轨道交通、市政管廊等公共基础设施的中压电缆年度运维检测；电缆生产企业的出厂抽样检测，验证产品绝缘性能符合出厂标准，同时支持户内配电房、户外架空线接头、地下管廊等复杂环境下的测试作业。

标准操作流程可分为四个核心步骤，首先是测试前准备：确认被测电缆已完全断电、充分放电，拆除所有外接负载，对非测试相进行可靠接地，根据被测电缆的电压等级、长度设置对应的测试电压、频率、试验时长参数；其次是接线核验：按照设备操作手册要求连接高压输出线、接地线、信号采集线，确认接线无松动、安全距离符合高压试验要求，设置试验区域安全警示；第三是测试执行：启动设备先进行降压预测试，确认设备和被测电缆无异常后逐步升压至设定测试电压，自动计时完成耐压试验，同步采集介质损耗、局放等诊断数据，测试完成后自动降压；最后是数据导出与放电：设备降压至零后启动自动放电功能，确认被测电缆完全放电后拆除接线，导出测试数据生成检测报告，全程需由具备高压试验资质的人员操作，严格遵守高压作业安全规范。

首先是便携性优势，传统35kV工频耐压设备的输出容量需达到数十kVA，重量普遍超过200kg，难以适配户外、管廊等复杂现场的转运需求，而该VLF设备重量仅32kg，单人即可完成转运与布点，作业效率提升60%以上。其次是测试安全性优势，工频耐压测试时电缆存储的电荷容量大，放电风险更高，而VLF测试同等电压下的电荷存储量仅为工频的1/500，测试完成后的放电过程更快，安全风险更低。第三是测试有效性优势，针对XLPE等新型中压电缆绝缘材质，传统工频耐压容易引发绝缘的“电树”不可逆损伤，而VLF正弦波属于非破坏性试验，在等效考核绝缘性能的前提下，不会对完好的电缆绝缘造成额外损伤，适合投运前的交接试验与周期性预防性试验。第四是功能集成优势，该设备同时集成耐压、介损、局放三种诊断功能，无需更换设备即可完成全维度电缆绝缘检测，降低了现场作业的设备携带量。

该设备完全符合国内外中压电缆测试的各类现行标准要求，国际标准层面符合IEEE 400.2《超低频耐压试验标准》、IEC 60270《高电压试验技术 局部放电测量》、IEC 60885《电力电缆试验方法》的相关要求；国内标准层面符合GB/T 3048.14《电线电缆电性能试验方法 第14部分：超低频耐压试验》、GB 50150《电气装置安装工程 电气设备交接试验标准》、DL/T 1576《6kV~35kV电缆超低频耐压试验导则》、DL/T 474《现场绝缘试验实施导则》的相关技术要求，测试数据可直接作为工程验收、运维巡检的合规性证明材料，无需额外进行标准符合性验证，可满足电网、市政、住建等国有单位的检测合规性要求，也可满足电力工程企业的第三方检测报告数据采信要求。

该设备完全满足多项国内外中压电缆测试的相关标准要求，国际标准方面符合IEC 60502-2《额定电压1kV（Um=1.2kV）到30kV（Um=36kV）挤包绝缘电力电缆及附件 第2部分：额定电压6kV（Um=7.2kV）到30kV（Um=36kV）电缆试验方法》、IEEE 400.2《采用甚低频（VLF）对屏蔽电力电缆进行现场耐压试验的指南》、IEEE 400.3《屏蔽电力电缆甚低频介损测试指南》的相关要求；国内标准方面符合GB 50150《电气装置安装工程电气设备交接试验标准》、DL/T 1576《6kV~35kV交联聚乙烯绝缘电缆耐压试验导则》、DL/T 1871《电力电缆线路局部放电现场测试导则》的相关规定，测试结果可直接作为电力工程交接验收、预防性试验的合规性判定依据，适配国内电网、市政、交通等多个领域的检测合规要求，无需额外进行标准适配调整。
