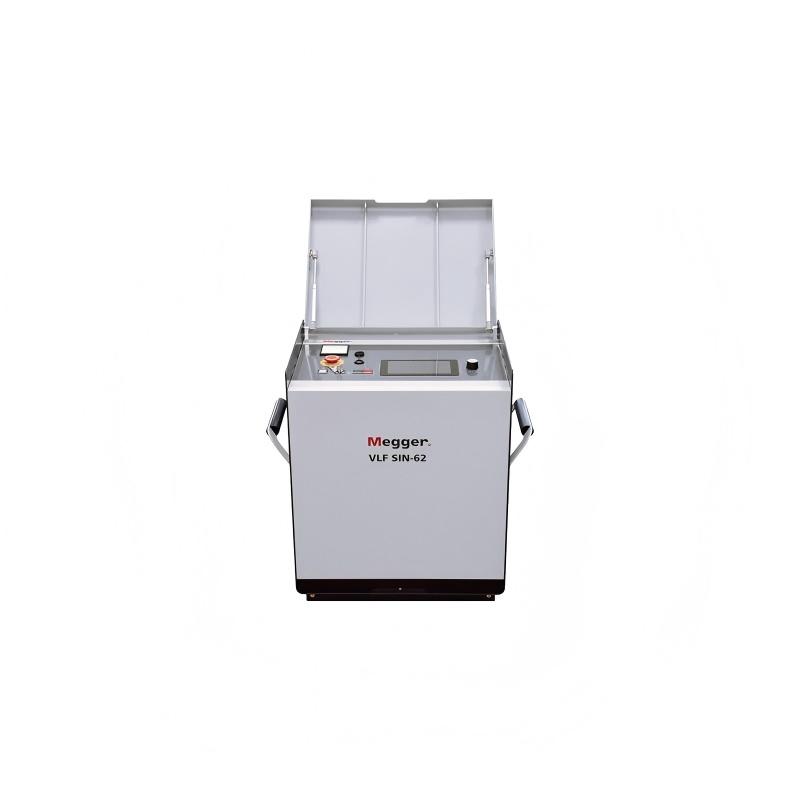

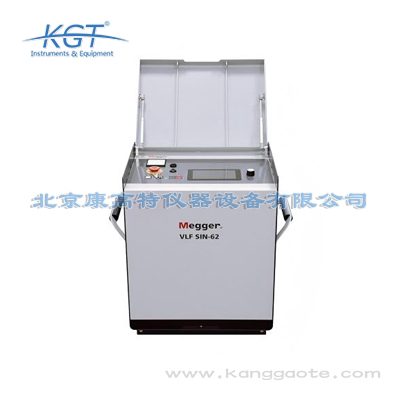

美国MEGGER VLF Sine 62kV中压电缆测试和诊断系统

该设备相比传统工频耐压设备具备多维度的应用优势：第一是便携性优势，同电压等级的工频耐压设备重量普遍超过300kg，难以转运至现场作业，该设备整机重量仅28kg，单人即可完成转运与操作，适配地下管廊、户外杆塔下等复杂作业场景；第二是测试安全性优势，传统直流耐压测试会在电缆绝缘内部累积空间电荷，容易导致正常电缆在测试后运行时发生击穿，该设备采用的0.1Hz正弦波不会在绝缘内部残留空间电荷，对电缆绝缘无额外损伤；第三是功能集成优势，传统耐压设备仅能完成单一的耐压测试，该设备可同步开展介质损耗测试、局部放电检测与定位，无需额外配备其他诊断设备，单次测试即可获取完整的电缆绝缘状态数据，测试效率相比传统方案提升60%以上，大幅降低现场作业的时间成本。

使用该设备开展高压测试需严格遵守电力安全作业规程，核心注意事项包括四个方面：第一是作业前的安全确认，必须核实被测电缆已完全断电，所有可能反送电的间隔均已拉闸、挂设接地线和警示标识，被测电缆经充分放电后才可开展接线作业，禁止带电接线；第二是作业过程中的安全防护，高压输出端与被测电缆周围需设置半径不小于5m的安全警戒区，安排专人值守，禁止无关人员进入警戒范围，作业人员需穿戴合格的绝缘防护用具；第三是测试后的放电操作，测试完成后需等待设备自动放电程序执行完毕，再使用专用放电棒对被测电缆的各相依次充分放电，放电时间不少于3分钟，确认无剩余电压后才可拆除接线；第四是环境适配要求，户外作业遇到雷雨天气、环境相对湿度大于85%、现场有易燃气体泄漏的情况时，禁止开展测试作业，避免发生闪络、爆炸等安全事故。

该设备是面向中压电缆领域的专业电力检测仪器，核心功能涵盖中压电缆耐压试验、绝缘状态诊断两大维度，额定输出62kV 0.1Hz正弦波甚低频电压，可覆盖35kV及以下电压等级所有类型中压电缆的测试需求。其适用范围既包含电网公司、市政运维、轨道交通等G端用户的电缆验收、运维检修场景，也覆盖大型工矿企业、新能源电站、第三方检测机构等B端用户的电缆状态评估、合规检测需求。设备支持最长10km的35kV交联聚乙烯电缆测试，可在-20℃到55℃的户外复杂环境下正常作业，防护等级达到IP54，完全适配户外施工现场、地下管廊、狭小配电房等多种作业场景，能够为用户提供准确的电缆绝缘性能数据，支撑电缆全生命周期的状态管理。

使用该设备开展测试需严格遵循电力安全作业规范，基本流程分为四个阶段：第一是前期准备阶段，确认被测电缆完全断电，所有可能来电的侧均已挂设临时接地线，对被测电缆充分放电后拆除所有二次侧负载，清理测试现场并设置安全警戒区；第二是接线阶段，将设备的高压输出端连接至被测电缆的导体端，设备的接地端可靠连接至电缆屏蔽层与现场接地网，确认接线牢固无虚接；第三是测试执行阶段，在设备操作界面选择对应的测试模式，设定试验电压（如10kV电缆选2U0即18kV，持续时间60分钟），确认参数无误后启动测试，测试过程中实时监测电压、电流、局放等数据，出现异常时设备会自动降压停机；第四是收尾阶段，测试完成后等待设备自动放电完成，再使用专用放电棒对被测电缆充分放电，确认无剩余电压后拆除接线，整理测试数据生成报告。

该设备的设计与测试流程完全符合国内外中压电缆检测的相关标准，可满足政企用户的合规性检测要求：国际层面符合IEEE 400.2-2013《甚低频（VLF）高压测试规范》、IEC 60502-2《额定电压1kV到30kV挤包绝缘电力电缆及附件》中关于VLF测试的相关要求；国内层面符合GB/T 3048.14-2007《电线电缆电性能试验方法 第14部分：甚低频耐压试验》、DL/T 1576-2016《6kV~35kV电缆振荡波局部放电测试导则》的技术要求，同时适配国家电网《中压电力电缆状态检修试验规程》、南方电网《10kV-35kV交联电缆运维试验规范》中的相关测试标准，测试数据可直接作为电缆验收、状态评估的合规依据。

该设备的便携性与集成化特性使其适配多类中压电缆测试场景：一是电网企业的运维检修场景，包括城市配网中压电缆的季度、年度预防性试验，故障修复后的电缆验收试验，老旧电缆的剩余寿命评估等G端需求；二是公共设施建设的验收场景，包括市政管廊、轨道交通、政务建筑等国有单位的新建配电系统电缆交接验收，可验证电缆敷设与附件安装质量是否符合设计要求；三是B端工业用户的自有电缆检测场景，包括大型工矿企业、数据中心、风电光伏新能源电站的集电线路、配电电缆定期检测，提前排查绝缘隐患避免停电事故；四是第三方检测机构的合规检测场景，可作为专业检测工具为各类用户提供具有合规效力的电缆检测报告。所有场景下均支持单人操作，可大幅降低作业人员的劳动强度，提升检测效率。

该设备采用甚低频正弦波测试原理，核心逻辑是利用中压电缆绝缘为容性负载的特性，通过降低测试电压频率大幅减小测试所需的电源容量：0.1Hz频率下，容性负载的电流仅为工频50Hz下的1/500，因此无需大容量工频测试电源即可完成现场电缆耐压测试，且0.1Hz正弦波对电缆绝缘的等效应力与工频电压基本一致，测试结果等效性高。设备工作时首先将输入的工频电源整流为直流，再通过逆变模块转换为设定频率的甚低频正弦波，经升压变压器升至目标测试电压后加载到被测电缆上，同时同步采集电缆的泄漏电流、介质损耗、局部放电等信号，通过内置算法分析绝缘的耐受能力、老化程度、缺陷位置等信息，最终输出完整的诊断报告。

该设备为集成式测试诊断系统，除基础的VLF耐压测试外，还可同步开展三类核心绝缘诊断项目：第一是VLF介质损耗测试，测试范围为0.1%-10%，测量精度±0.05%，可准确反映电缆绝缘的整体受潮、老化程度，判断绝缘是否存在贯穿性缺陷；第二是局部放电检测与定位，内置的特高频与高频电流耦合模块局放灵敏度可达1pC，可精准识别电缆本体、中间接头、终端处的局部放电缺陷，结合内置的时域反射算法，缺陷定位误差小于1%电缆长度，可直接指导运维人员的消缺工作；第三是耐压过程中的局放趋势监测，可实时记录耐压过程中不同电压阶段的局放量变化情况，判断绝缘缺陷的发展程度，评估电缆的剩余运行寿命，为用户的状态检修策略制定提供准确的数据支撑。

该设备的核心技术参数完全满足中压电缆检测的专业需求：输出电压为0-62kV连续可调的纯正弦波，电压测量精度优于±2%，波形失真度<3%，输出频率可在0.01Hz-0.1Hz范围内自定义设定，适配不同长度、不同类型的电缆测试需求。负载电容支持范围为0.1μF-10μF，可覆盖绝大多数中低压配电场景的电缆容性负载要求。内置的介质损耗测试模块分辨率为0.001%，测量精度±0.05%；局部放电检测模块灵敏度可达1pC，缺陷定位误差小于1%电缆长度。设备整机重量28kg，支持便携移动作业，工作环境湿度范围为10%-80%无凝露，防护等级IP54，可适应绝大多数户外现场的作业环境要求。

该设备可适配目前主流的所有中压电缆类型的测试需求，电压等级覆盖6kV、10kV、20kV、35kV四个常见中压等级：绝缘类型方面支持交联聚乙烯（XLPE）电缆、油纸绝缘电缆、乙丙橡胶绝缘电缆、聚氯乙烯绝缘电缆等多种常见电缆绝缘类型的测试；测试场景方面覆盖三类核心需求：一是新建电缆的交接验收测试，可验证电缆安装、附件敷设的质量是否符合要求；二是运行中电缆的预防性试验，可提前排查绝缘老化、受潮、局部缺陷等隐患，避免运行中故障；三是故障修复后电缆的验收测试，可验证修复后的电缆是否满足运行要求。设备既适合电网、市政、轨道交通等G端用户的批量电缆运维，也适合工矿企业、新能源电站等B端用户的自有电缆定期检测。
