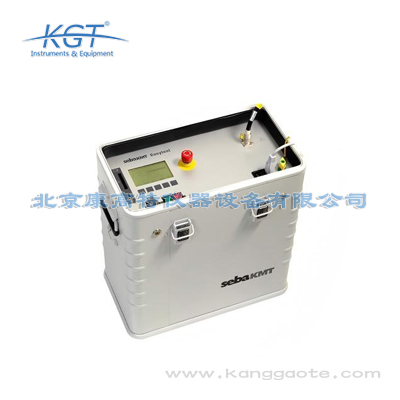

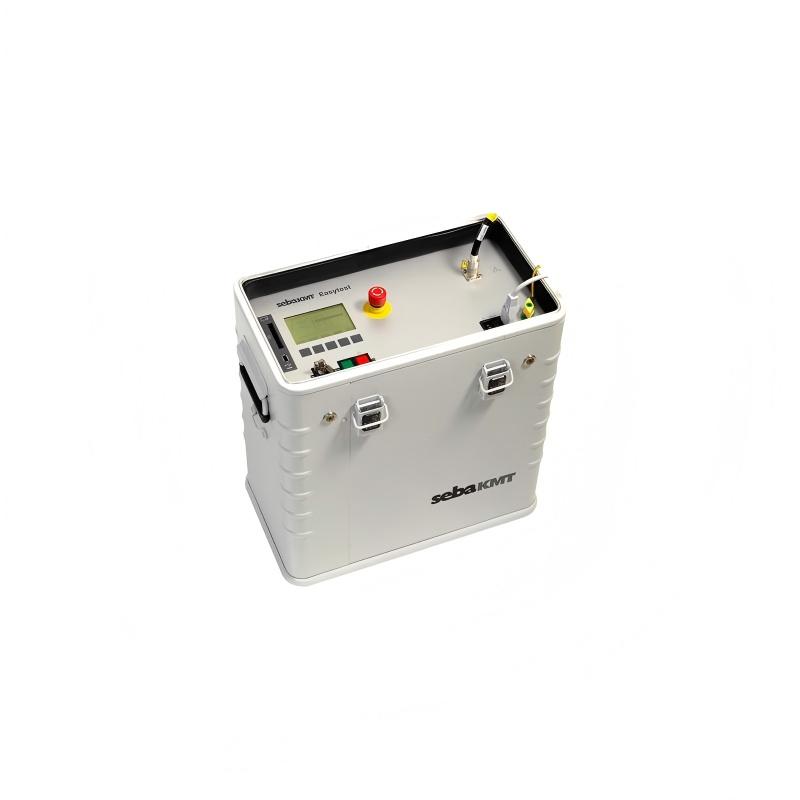

德国赛巴SEBAKMT 快捷20 (EASYTEST 20)智能型交流耐压试验系统

该设备完全适配10kV配网设备的批量交接试验需求，首先内置10kV变压器、开关柜、电力电缆、柱上断路器、环网柜、绝缘子等多类配网设备的标准试验参数模板，试验前无需重复设置参数，直接调用对应模板即可启动试验，单台设备的试验周期比传统装置缩短40%以上，大幅提升批量试验的效率；其次内置大容量存储模块，可存储1000组以上完整试验数据，支持批量导出符合电网验收规范的标准化试验报告，无需人工手动记录、整理试验数据，降低后期台账整理的工作量；设备的便携性设计也适合在配网工程现场多点位流动作业，无需频繁搬运重型设备，可满足G端供电公司配网工程批量验收、B端电力施工企业批量交接试验的高效作业需求，适配大规模配网建设、改造项目的试验要求。

该设备的核心技术参数均达到行业领先水平，额定输出电压为0-20kV AC连续可调，额定输出容量为5kVA，可满足绝大多数10kV及以下电压等级设备的耐压试验需求；电压测量精度≤±1%，电流测量精度≤±1.5%，频率精度≤±0.1Hz，测量精度远高于行业通用的±3%要求；升压速率支持0.1-5kV/s自定义设置，耐压计时范围为1s-9999s可调节；内置过压、过流、试品击穿三重保护机制，保护动作响应时间≤1ms，可有效避免试品击穿后造成二次损坏；设备整机重量约18kg，工作环境温度范围为-10℃~50℃，允许工作湿度≤90%无凝露，适配绝大多数户外及室内作业环境。

该设备的检测数据准确性有多维度的技术支撑，首先其电压、电流采样单元均采用工业级高精度霍尔传感器，采样误差≤±0.5%，整机电压测量精度≤±1%，电流测量精度≤±1.5%，远高于行业标准要求的±3%的精度要求；其次设备内置了温度漂移补偿模块，可在-10℃~50℃的额定工作温度范围内，自动修正温度变化带来的元器件参数漂移，保证不同环境温度下测量数据的一致性；第三设备出厂前需经过多轮计量校准，所有测量通道均通过溯源至国家计量基准的标准高压装置进行校验，测量数据的公信力符合第三方检测、监管核验的要求，既可以作为电力设备合格性判定的有效依据，也可满足电力设备制造企业出厂检测、工程单位交接试验的数据留存需求。

该设备完全符合多项国内外电力试验相关标准，国际层面符合IEC 60060-1《高电压试验技术 第1部分：一般定义及试验要求》，国内层面符合GB/T 16927.1《高电压试验技术 第1部分：一般试验要求》、GB 50150《电气装置安装工程 电气设备交接试验标准》、DL/T 848.2《高压试验装置通用技术条件 第2部分：工频高压试验装置》、DL/T 596《电力设备预防性试验规程》等核心标准。所有技术指标均满足标准中对工频耐压试验装置的精度、保护性能、稳定性要求，可适用于政府电力监管部门的抽检核验、电网企业的日常运维检测、电力工程单位的交接试验、电力设备制造企业的出厂检测等各类场景，检测结果具备合规性，可作为试验判定的有效依据。

该设备同时符合多项国内国际权威行业标准，国际层面符合IEC 60060-1《高电压试验技术 第1部分：一般定义及试验要求》标准要求，国内层面符合GB/T 16927.1《高电压试验技术 第1部分：一般试验要求》国家标准，以及DL/T 848.2《高压试验装置通用技术条件 第2部分：交流高压试验装置》电力行业标准，同时满足国家电网、南方电网现行的现场耐压试验作业规范要求。无论是G端的电网运维单位、电力科学研究院、市政电力监管部门，还是B端的电力施工企业、电气设备制造厂商、工矿企业运维部门，使用该设备出具的试验报告均符合行业合规性要求，可直接作为设备验收、运维台账的有效依据，无需额外进行标准适配调整。

该设备相比传统工频耐压装置的优势十分明显，首先是集成度更高，将调压模块、升压变压器、测量单元、保护单元、数据存储模块全部集成在单机箱内，整机重量仅18kg，远轻于传统分体式耐压装置，便于现场搬运，适配流动性高的户外作业需求；其次是智能化程度更高，内置多类试品的标准试验参数模板，无需人工查询标准手动计算参数，大幅降低人为操作误差的概率；第三是测量与保护性能更优，测量精度≤±1%，保护响应时间≤1ms，远优于传统装置的±3%精度、10ms级保护响应的水平，可大幅提升试验的准确性与安全性；此外设备支持至少1000组试验数据的本地存储，可满足试验数据溯源、留存的管理要求，适配监管单位、电网企业的数字化管理需求。

该设备的应用场景覆盖电力行业全链条的中小电压等级耐压试验需求，首先可用于10kV及以下配网设备的预防性试验，涵盖开关柜、配电变压器、交联聚乙烯电缆、绝缘子、互感器等常用配网设备的定期绝缘性能检测；其次可用于电力工程的交接试验，满足新建配网工程、用户配电工程的竣工验收耐压检测要求；还可用于电力设备制造企业的出厂检验，作为10kV及以下电压等级电力产品出厂前的绝缘性能验证设备；此外也适用于轨道交通牵引供电系统、新能源场站并网前的配电设备检测、政府电力监管部门的现场抽样核验、重点市政工程的电力设备性能核验等场景，是一款兼顾实验室与现场作业需求的通用型耐压检测设备。

使用该设备开展试验需严格遵守电力安全作业规范，首先试验前必须确认试品已完全脱离所有外接电源，且经过至少2分钟的充分放电，避免残余电荷造成触电风险；其次设备接地端必须可靠连接至符合标准的现场接地网，接地电阻需≤4Ω，试验现场必须设置足够范围的安全隔离区域，悬挂高压警示标识，无关人员严禁进入试验区域；试验过程中操作人员必须佩戴绝缘手套、站在绝缘垫上，与高压输出端、试品保持至少1.5米的安全距离，严禁在试验过程中触碰接线或试品；针对电容性试品如电力电缆、大容量变压器，试验结束后必须进行至少3分钟的充分放电才能拆除接线；当户外环境出现雨雪、大雾天气，或空气湿度超过90%时，严禁开展户外耐压试验，避免发生闪络风险。

该设备完全满足国家电网、南方电网发布的配网设备预防性试验相关规程要求，首先其额定20kV的交流输出电压，完全匹配《电力设备预防性试验规程》中规定的10kV电压等级开关柜、配电变压器、交联聚乙烯电缆、绝缘子、互感器等设备的预防性试验耐压值要求；其次设备的电压测量精度、电流测量精度、保护响应时间等核心指标均满足电网对试验设备的性能要求，检测数据的准确性、可靠性符合电网试验管理规范；同时设备内置的试验数据存储功能可完整记录试验参数、试验结果，支持数据导出，可满足电网企业试验数据留存、溯源的数字化管理要求，既适用于电网运维单位开展现场预防性试验，也适用于第三方服务单位承接电网预试业务使用。

该设备采用高频脉宽调制（PWM）整流+工频逆变升压的一体化技术架构，首先将输入的220V工频市电整流为稳定直流电源，再通过高精度IGBT逆变模块转换为低失真度的标准50Hz正弦波交流电，经高绝缘等级干式升压变压器升至设定的试验电压后输出至被试设备。内置的高精度电压、电流采样回路实时采集输出端的电压值、泄漏电流值，采样数据同步传输至主控单元，当泄漏电流超过设定阈值或被试设备发生击穿、闪络时，主控单元可在1ms内触发保护机制切断高压输出。同时内置智能判据算法，可自动对照预设的行业标准参数判断试验结果是否合格，规避人工读数、人工判断带来的误差，大幅提升试验结果的可靠性。

开展试验前首先要做好现场安全管理，划定安全隔离区域并悬挂高压警示标识，确认试品已完全断电、与其他带电设备断开连接且完成充分放电，之后按照接线规范连接设备高压输出端与试品加压端，将设备接地端可靠连接至符合要求的现场接地网，接地电阻需≤4Ω。接线完成后接通设备电源，进入参数设置界面，可直接选择内置的对应试品类型的标准参数模板，也可手动自定义设置输出电压、升压速率、耐压时长等参数，参数确认无误后启动试验，设备会自动按照设定速率升压至目标值并开始计时，计时结束后自动降压至零。若试验过程中出现异常，设备会立即切断输出并发出告警，试验完成后需先对试品进行充分放电，再依次拆除接线。

正式开展试验前需完成三类准备工作，首先是环境核查：确认试验现场环境温度在-10℃至40℃之间，相对湿度≤85%，无强电磁干扰、无腐蚀性气体，海拔高度不超过2000m，若海拔超过2000m需按标准进行降额使用；其次是被试设备准备：清洁被试设备表面，确保其干燥无污渍，拆除被试设备的所有外部运行连线，对被试设备进行充分放电，放电时长不少于5分钟，确认无残余电压后方可连接试验引线；最后是安全准备：检查设备接地端子与现场接地网可靠连接，高压试验引线绝缘完好无破损，试验区域四周设置明显的高压试验安全警示标识，安排专人在试验区域边界值守，严禁无关人员进入试验区域，确认现场作业人员均持有高压试验作业资质，所有人员明确作业分工和应急处置流程。
