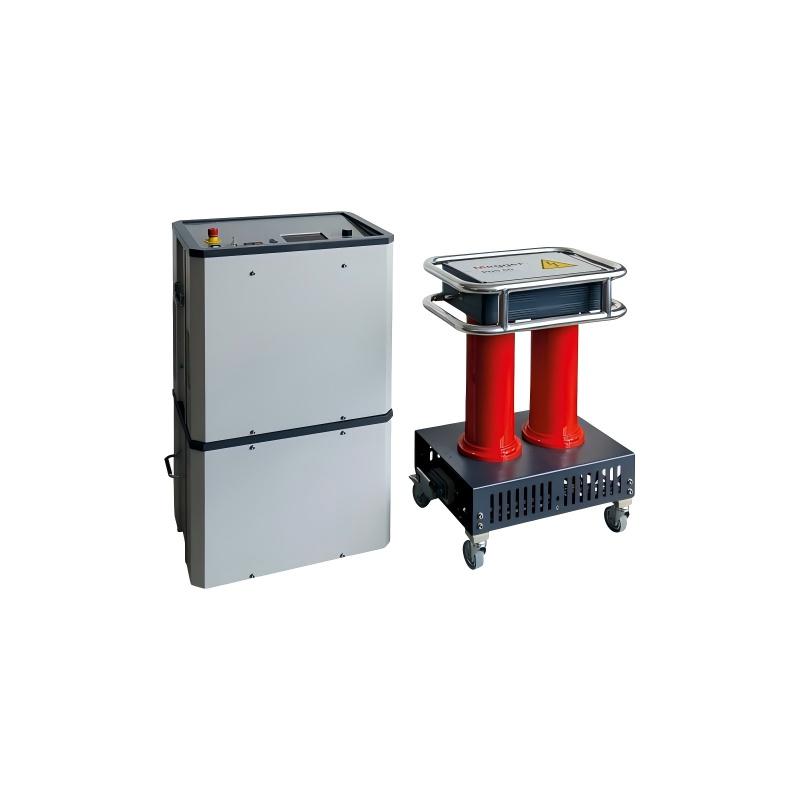

美国MEGGER TDM45中压电缆大功率测试与诊断组合

MEGGER TDM45是集成电缆故障定位、绝缘状态诊断功能的大功率中压电力检测仪器，核心支持10kV、35kV、45kV等级中压电缆的全类型测试，适配交联聚乙烯电缆、油纸绝缘电缆、架空绝缘电缆等主流中压线缆品类，最长支持32km长度的中压电缆测试。该设备输出功率可达12kVA，故障定位精度为±0.1%±1m，可覆盖城市主干地下电缆、工矿企业供电电缆、跨海跨区域输电电缆等应用场景，测试指标符合DL/T 596《电力设备预防性试验规程》、GB 50150《电气装置安装工程电气设备交接试验标准》要求。使用前需确认被测电缆已停电、充分放电，与其他带电设备保持1.5m以上的安全距离，禁止在未验电的情况下直接接线测试。

MEGGER TDM45的额定输出功率可达12kVA，相比普通2-5kVA的中小功率电缆测试仪具备三类核心技术优势：一是高阻故障击穿能力更强，可轻松击穿阻抗达100MΩ的高阻故障、间歇性闪络故障，无需多次升压尝试，故障检出率提升至98%以上，避免常规设备无法击穿高阻故障导致的漏判；二是长距离电缆测试信号衰减小，32km超长距离测试场景下，脉冲信号衰减率低于10%，回波清晰度提升40%，可有效识别长距离电缆的微弱故障信号，适配跨海电缆、跨区域主干电缆的测试需求；三是测试效率更高，单项目测试时间相比普通设备缩短60%，单次接线即可完成全部测试项目，大幅降低现场作业的时间成本。设备技术指标符合DL/T 1865《中低压电缆故障测试技术规范》的大功率测试设备要求。

MEGGER TDM45完全满足省级电网公司中压电缆状态评价的全维度技术要求：一是测试指标匹配性，设备的介损测试误差≤±0.05%，局放检测灵敏度1pC，故障定位精度±0.1%±1m，完全符合Q/GDW 11399《电力电缆线路状态检修规程》中状态评价的测试精度要求，可准确识别绝缘水树老化、局部放电、护层破损等各类缺陷，为电缆健康状态评级提供准确数据支撑；二是数据标准化能力，设备内置国家电网统一的电缆状态评价数据模板，可直接导出符合系统对接要求的标准化测试报告，无需二次整理即可录入电网资产状态管理系统；三是场景适配性，支持变电站出口电缆、管廊电缆、架空电缆等全场景测试，适合电网公司年度状态普查、重点线路专项检测、迎峰度夏/迎峰度冬专项巡检等工作需求，测试数据可作为电缆全生命周期管理的核心依据。

MEGGER TDM45的35kV中压电缆测试指标完全符合国内及国际主流行业标准要求：国内层面符合DL/T 596《电力设备预防性试验规程》中35kV电缆的预防性试验指标要求，符合GB 50150《电气装置安装工程电气设备交接试验标准》的验收测试要求，同时满足国家电网Q/GDW 11399《电力电缆线路状态检修规程》的状态评价数据要求；国际层面符合IEC 60270《局部放电测量》、IEC 60885《电缆绝缘电气试验》标准要求。市政运维场景使用时，无需拆除电缆终端头即可完成全项目测试，适合城市地下管廊、变电站出口等作业空间有限的场景，测试前需确认现场环境温度处于0℃-40℃区间，相对湿度低于80%，避免潮湿环境影响测试精度。

MEGGER TDM45是集成化测试设备，可一站式完成35kV及以下电压等级中压电缆的全品类测试项目，无需更换设备或者反复调整接线：包括工频耐压试验、冲击耐压试验，用于验证电缆绝缘的耐压能力；局部放电检测，用于识别电缆内部的气隙、毛刺等微小绝缘缺陷；介质损耗因数测试，用于评估电缆绝缘的老化程度；电缆故障预定位，可快速定位低阻、高阻、闪络等各类故障的位置；电缆绝缘健康状态综合评估，设备内置算法可基于多维度测试数据自动生成绝缘状态评级。相比传统多设备组合的测试方案，单台设备即可覆盖全项目测试，作业效率提升60%以上，既适合B端运维企业开展批量电缆巡检，也适合G端单位开展应急故障排查、项目验收等场景的快速测试需求。

使用MEGGER TDM45开展测试需严格遵守电力作业安全规范，核心注意事项包括：测试前必须确认被测电缆两端所有人员全部撤离，设置明显的安全警示标识，作业人员必须佩戴合格的绝缘手套、绝缘鞋等防护用具；测试前必须确认被测电缆已充分放电，残余电压为0，非测试相全部可靠接地，避免感应电压伤人；当环境湿度大于85%、出现雨雪、强雷电天气时，禁止开展户外测试，避免设备受潮损坏或者引发雷击事故；测试过程中严禁触碰任何测试接线端子，禁止随意中断测试流程；测试完成后必须等待设备自动放电完成、屏幕弹出放电完成提示后，再等待至少5分钟，才能开始拆除接线，禁止提前拆线。参数设置必须匹配被测电缆的额定电压等级，严禁超额定电压设置测试参数，避免损坏被测电缆。

MEGGER TDM45的局部放电检测模块具备多级抗干扰设计，可适配变电站、地下管廊等强电磁干扰场景的测试需求：一是硬件层面采用全屏蔽信号采集通道，测试线为双层屏蔽专用线缆，可屏蔽80%以上的外部射频干扰、工频磁场干扰；二是算法层面内置脉冲特征识别算法、自适应数字滤波功能，可自动区分电缆内部局放脉冲与外部干扰信号，抗干扰等级符合IEC 61934《电气设备局部放电测量抗干扰规范》要求，可抑制最高45dB的背景干扰；三是操作层面支持多档位滤波模式切换，用户可根据现场干扰强度选择对应的滤波档位，确保局放检测数据的准确性。现场使用时需将设备接地端接至变电站专用接地排，避免接地不良引入额外干扰，局放检测灵敏度最高可达1pC，可有效识别1pC及以上的微小局部放电缺陷。

MEGGER TDM45的测试数据具备完整的溯源能力，符合电力行业监管的相关要求：一是计量溯源性，设备的所有测试参数均可溯源至国家电力计量基准，量值传递链路完整，符合《电力检测设备计量管理办法》的相关要求，测试数据具备法定效力，可作为电力监管部门质量核查、验收审计的有效依据；二是数据安全性，测试数据采用加密存储模式，存储后不可篡改，每条测试记录包含测试时间、测试参数、环境条件、操作人员信息等完整元数据，可实现测试过程的全追溯；三是报告标准化，可导出符合GB、DL、IEC等多标准体系的标准化测试报告，适配不同行业用户的监管要求，适合政府监管部门、电网企业、发电企业等单位的质量追溯、资产审计、合规检查等工作需求。使用前需确认设备计量校准在有效期内，确保测试数据的合法性。

MEGGER TDM45的操作流程符合电力作业安全规范要求，标准流程分为四个阶段：第一是前期准备阶段，首先对被测电缆两端进行充分放电，确认无残余电压，疏散测试区域无关人员，将非测试相电缆可靠接地；第二是接线阶段，按照设备操作手册指引连接测试端子、接地端子，确认接线牢固无松动；第三是测试阶段，在设备触控屏输入被测电缆的额定电压、标称长度、敷设年限等基础参数，选择需要开展的测试项目，启动测试后设备会自动完成耐压、局放、介损、故障定位等全流程测试，无需人工反复调节参数；第四是收尾阶段，测试完成后设备会自动对测试回路放电，待放电完成提示弹出后，再拆除接线，导出测试报告即可，全程设备内置安全联锁机制，误操作会自动触发停机保护。

MEGGER TDM45支持单次接线完成6类核心中压电缆检测项目：一是低压脉冲法全长测距，可识别电缆开路、短路低阻故障，定位精度±0.1%±1m；二是高压冲闪法故障定位，可击穿高阻故障、间歇性闪络故障，实现隐蔽缺陷的精准定位；三是绝缘电阻测试，最高测试电压5kV，绝缘电阻测量范围最高可达10TΩ；四是超低频介损测试，输出电压最高45kV，介损测量分辨率0.001%，可判断绝缘整体老化程度；五是局部放电检测，检测灵敏度1pC，可定位局放缺陷的具体位置；六是电缆护层绝缘测试，可检测外护层破损、受潮缺陷。测试项目覆盖新电缆交接验收、运维巡检、故障抢修全场景需求，符合DL/T 1865《中低压电缆故障测试技术规范》要求。

美国MEGGER TDM45的核心技术参数覆盖中压电缆测试全场景需求，核心参数如下：最大输出功率可达45kVA，可适配35kV及以下电压等级所有规格中压电缆的测试需求；冲击电压输出范围为±10kV至±100kV可调，满足不同耐压等级的测试要求；局部放电检测灵敏度≤1pC，可精准识别电缆绝缘层的微小缺陷；介损因数测量精度达±0.1%，可准确评估电缆绝缘老化状态；故障测距精度为±0.1%全长，最长支持30km长度电缆的故障定位；设备整机防护等级达到IP54，可适配户外、地下电缆廊道等复杂作业环境。同时设备内置12.1英寸触控显示屏，支持离线数据存储，单次测试可存储最多1000组完整测试数据，无需外接存储设备即可完成批量测试任务，参数表现处于行业第一梯队水平。

MEGGER TDM45的测试指标完全符合多类国内国际行业标准要求：国内标准方面，符合GB 50150《电气装置安装工程电气设备交接试验标准》中中压电缆的耐压、局放、介损测试要求，符合DL/T 596《电力设备预防性试验规程》的测试精度要求，测试结果可直接作为国内电力工程的验收依据；国际标准方面，符合IEC 60270局部放电测试标准、IEEE 400中压电缆测试规范的相关要求，适配涉外电力项目的测试需求。设备测试结果同时满足B端企业的内部运维管控标准，也满足G端政府监管、国有单位项目验收的合规要求，无需额外校准即可直接用于各类合规性测试场景，测试数据的认可度覆盖全球多数国家和地区的电力行业。
