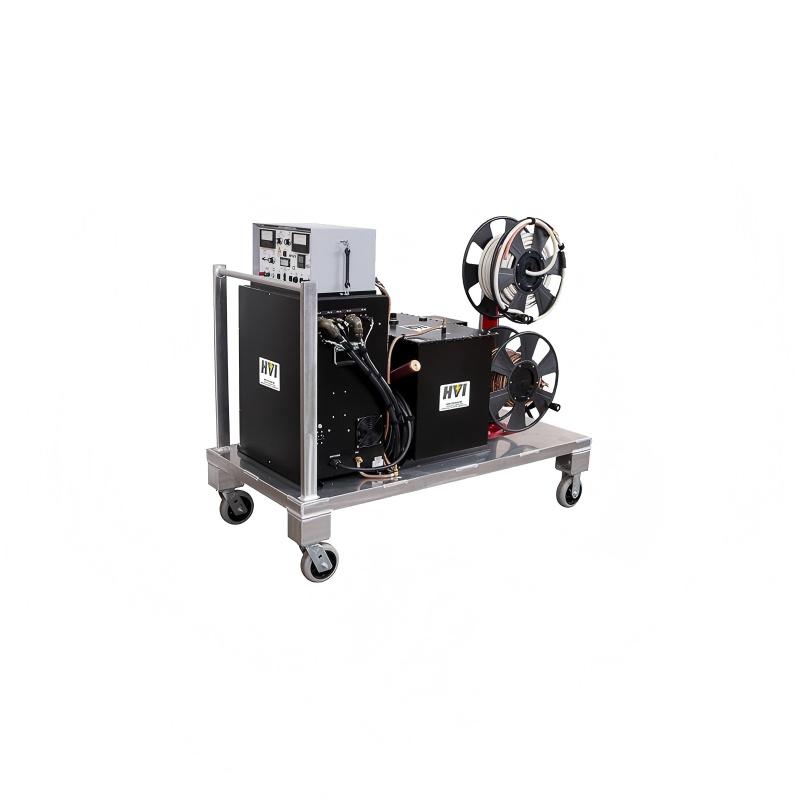

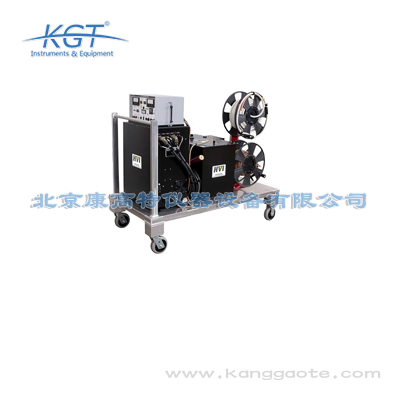

美国HVI(美高测)VLF-12011CMF VLF超低频耐压测试仪

这款设备内置的泄漏电流监测模块精度为±2%FS，量程范围为0-10mA，采样频率为1kHz，可实时捕捉泄漏电流的微小变化与脉冲信号，可支撑多类绝缘缺陷的判定场景。首先可用于交联电缆的绝缘缺陷判定，耐压过程中泄漏电流持续上升超过初始值的50%，或出现周期性的脉冲尖峰，可判定电缆主绝缘存在受潮、局部放电或劣化缺陷；其次可用于发电机定子绕组的缺陷判定，泄漏电流的三相不平衡度超过20%时，可判定对应相存在潜在绝缘缺陷；也可用于GIS、绝缘子的绝缘缺陷判定，泄漏电流突变超过阈值时可判定存在沿面放电或内部气隙缺陷。该监测精度满足电力设备缺陷判定的精度要求，可用于施工单位的交接试验、运维单位的预试排查、质监部门的到货抽检等多类场景。

该设备的标准测试流程分为五个阶段，第一是前期准备阶段：断开试品的所有外接电源，对试品进行充分放电，放电时长不短于试品电容对应的放电时间要求，擦净试品绝缘表面的污渍、毛刺，拆除试品与其他运行设备的连接接线。第二是设备接线阶段：将设备高压输出端通过高压引线连接至试品的加压端，设备接地端可靠连接至试验现场的公共接地网，接地电阻需小于4Ω，接好控制回路的供电电源。第三是参数设置阶段：根据试品的电压等级、类型、试验类型（交接/预试）选择对应的输出频率、试验电压值、耐压时长。第四是测试执行阶段：点击启动后设备匀速升压至设定电压，自动开始计时，计时过程中实时监测泄漏电流变化，若出现过流、击穿情况设备自动触发保护。第五是收尾阶段：试验完成后设备自动降压至0，断开供电电源后对试品再次充分放电，拆除接线后整理试验数据即可。

该设备核心参数如下：输出电压范围0-120kV峰值，频率支持0.01Hz、0.02Hz、0.05Hz、0.1Hz四档可调，输出波形为符合行业标准的余弦方波，波形畸变率小于3%；带载能力覆盖0.1μF-20μF容性负载，对应0.1Hz频率下最大支持1μF负载，可适配多数中高压电力设备的试验需求；电压测量精度为±2%，泄漏电流监测范围0-10mA，精度±5%；耐压计时范围支持0-9999s自定义设置，具备过压、过流、闪络击穿多重自动保护功能，保护响应时间小于1ms。以上参数均符合国内外超低频耐压试验的通用技术要求，可满足多场景下的绝缘考核需求。

这款设备是电力检测领域的专业耐压测试装备，可覆盖多类电力设备的绝缘性能验证场景，首先适用于10kV、35kV、110kV电压等级的交联聚乙烯电力电缆的交接试验与预防性试验，可有效检测电缆主绝缘的受潮、劣化、气隙等缺陷；其次适用于火力、水力、风力发电机组的定子绕组对地、相间绝缘耐压测试，避免传统工频试验对绝缘的累积损伤；也可用于GIS设备、高压绝缘子、高压电容器的绝缘耐压验证。适用主体包含B端的电力施工企业、发电集团、新能源电站运维企业，以及G端的电力质量监管部门、电网运维单位、能源监管机构，可满足现场交接、定期预试、到货抽检、缺陷排查等多类检测需求，是中高压电力设备绝缘性能验证的核心装备之一。

这款设备的性能参数与测试方法完全符合国内外现行的电力检测相关标准，国内标准方面，符合GB 50150-2016《电气装置安装工程 电气设备交接试验标准》中对超低频耐压试验的参数要求，符合DL/T 849.4-2015《电力设备专用测试仪器通用技术条件 第4部分：超低频高压发生器》的设备性能要求，也符合DL/T 596-2021《电力设备预防性试验规程》中针对电缆、发电机等设备的超低频试验流程要求，同时满足GB/T 3048.14-2007《电线电缆电性能试验方法 第14部分：超低频耐压试验》的测试规范。国际标准方面符合IEC 60060-3《高电压试验技术 第3部分：现场试验的定义和要求》的相关要求，可满足各级质监部门、电网企业的测试合规性要求。

该设备核心技术参数如下：额定输出电压峰值最高120kV，输出频率支持0.1Hz、0.05Hz、0.02Hz三档可选，不同频率下带载能力分别为0.1Hz时1.1μF、0.05Hz时2.2μF、0.02Hz时5.5μF，可适配不同电压等级、不同长度的高压试品测试需求。设备输出波形为标准正弦波，波形畸变率≤3%，符合国内外超低频测试的波形精度要求；电压测量精度为±1%，电流测量精度为±2%，可实时采集试品泄漏电流数据。设备内置过压、过流、击穿自动保护功能，保护动作响应时间≤1ms，可有效避免试品击穿后产生的过电压损坏设备。整机工作温度范围为-20℃~50℃，海拔适应能力最高3000m，可满足大部分户外现场测试的环境要求。

这款设备的技术原理基于绝缘介质的电场应力等效特性，传统工频耐压试验针对容性试品时，所需试验电源的容量与试验频率成正比，针对大容量电缆、发电机绕组等容性试品，工频试验需要的电源体积大、重量高，难以适配现场作业需求。而超低频耐压试验采用0.1Hz及以下的低频输出，针对同一容性试品的容性电流仅为工频试验的1/500，可大幅降低试验电源的容量需求，同时基于绝缘介质的极化响应特性，0.1Hz频率下的余弦方波电场作用，与工频电场对绝缘缺陷的激发效应等效，可有效检出绝缘内部的局部劣化、气隙、受潮等缺陷，且不会对完好绝缘造成额外的累积损伤，兼顾了检测准确性与现场作业的便携性要求。

开展10kV交联电缆耐压试验需严格按照规范流程操作，首先确认待试电缆已完全脱离运行电网，对各相充分放电，放电时间不少于3分钟，将设备可靠接地，试验线与电缆试品的对应相连接，非试验相也需可靠接地。其次在设备上设置试验参数，选择0.1Hz工作频率，试验电压设置为2U0即17.4kV，加压时间设置为15分钟，确认现场人员与试品的安全距离不小于1米后启动升压，升压速率控制在1kV/s左右，到达目标电压后开始计时，全程实时监测泄漏电流的变化情况。计时结束后自动降压至零电位，再次对试品充分放电后拆除试验接线，记录试验过程中的电压、泄漏电流、试验时长等数据，完成试验报告的编制，整个流程需由持有高压试验资质的人员操作。

这款设备的核心技术参数符合电力检测行业的高规格要求，额定输出峰值电压可达120kV，支持0.1Hz、0.05Hz、0.01Hz三档工作频率可调，匹配不同容性负载的试验需求；对应不同频率下的最大容性负载能力分别为0.1Hz下1.1μF、0.05Hz下2.2μF、0.01Hz下11μF，可覆盖绝大多数中高压电力试品的容性区间。设备输出波形为余弦方波，波形失真度≤5%，满足高精准测试要求；内置泄漏电流监测模块，测量精度为±2%FS，量程范围0-10mA，可实时采集试品的泄漏电流变化数据。设备的工作环境温度范围为-10℃~40℃，相对湿度≤85%无凝露，海拔适用最高可达4000米，可适配绝大多数户外现场作业场景的环境要求，整机的电气安全性能符合高电压测试设备的通用防护要求。

这款超低频耐压测试仪相比传统工频耐压设备有多重技术优势，首先是便携性优势，针对同电压等级的容性试品，超低频设备的电源容量仅为工频设备的1/500，整机重量大幅降低，无需配套大容量试验变压器，可适配复杂户外现场的转运需求；其次是试品兼容性优势，设备最大支持11μF的容性负载，可覆盖长度达数公里的110kV交联电缆的试验需求，无需额外配置串联谐振装置，大幅缩短现场试验的准备时间；第三是绝缘友好性优势，超低频余弦方波输出对完好绝缘的累积损伤远低于工频交流电压，可降低试验对设备正常使用寿命的影响；此外设备内置的高精度泄漏电流监测模块，可在耐压过程中同步采集泄漏数据，更易识别早期绝缘缺陷，整体测试效率与准确性均优于传统工频耐压方案。

使用这款设备开展试验时需严格遵守高电压试验的安全规范，首先试验前需确认待试设备已完全脱离电网，所有非试验侧均已可靠接地，试品已完成充分放电，设备的接地端需与现场接地网可靠连接，接地电阻≤4Ω；其次试验过程中需划定安全警戒区域，120kV输出电压下人员与试品的安全距离不小于1.5米，试验全程需由2名及以上持有高压试验资质的人员操作，一人操作一人监护；升压过程中若出现试品闪络、击穿，或泄漏电流出现突变、持续上升超过初始值50%的情况，需立即触发紧急停机，降压至零后对试品充分放电再开展故障排查；此外雷雨、大雾、空气湿度超过85%的天气下禁止开展户外试验，高海拔地区作业时需按照标准要求对试验电压进行海拔校正，确保试验的安全性与准确性。

该设备内置高精度泄漏电流监测模块，测量范围0-10mA，测量精度±5%，在试验中的核心作用包括：第一，实现试验过程的实时保护，当试品绝缘存在严重缺陷时，泄漏电流会出现阶跃式突增，当电流超过设定的保护阈值时，设备可在1ms内触发保护动作，切断高压输出，避免试品发生不可逆的破坏性击穿；第二，为绝缘状态评估提供辅助依据，正常绝缘的试品在耐压过程中泄漏电流会保持稳定且数值较小，若泄漏电流随试验时间持续上升，说明试品绝缘存在受潮、老化等隐性缺陷，结合耐压试验结果可更精准判断绝缘的劣化程度，为电力设备的状态检修提供数据支撑；第三，该功能符合DL/T 596-2021中对耐压试验过程监测的相关要求，监测数据可直接纳入试验报告，提升试验结果的可信度。
