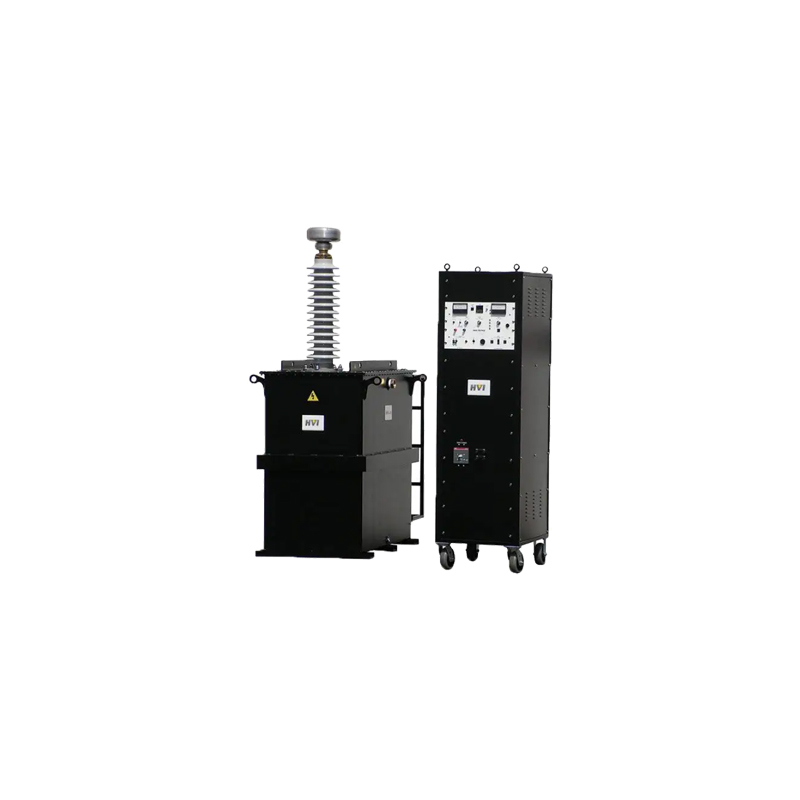

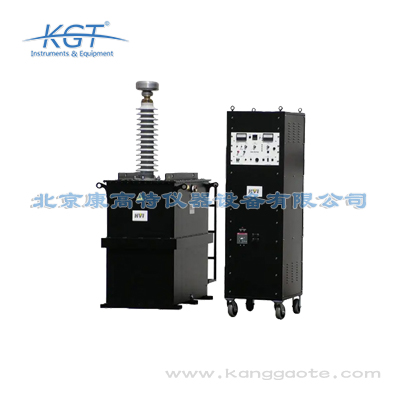

美国HVI(美高测)VLF-200CMF VLF超低频耐压测试仪

试验结果的判定需结合对应行业标准的要求开展，首先为通用判定条件：在耐压试验过程中，试验对象未出现击穿、明显闪络现象，且泄漏电流值稳定、无突然超过10%的跳变，即可判定为合格；若泄漏电流出现持续上升、波动幅度过大的情况，说明试验对象存在潜在绝缘缺陷，需进一步开展局部放电、介质损耗等检测排查隐患。针对不同试验对象有细分判定标准，比如XLPE电力电缆试验按照GB 50150-2016要求，0.1Hz正弦波下试验电压为2倍额定相电压，耐压15分钟无异常即为合格；发电机定子绕组试验按照DL/T 596-2021要求，0.1Hz下试验电压为1.5倍额定相电压，耐压1分钟无异常即为合格。

针对10kV、35kV等级交联聚乙烯电缆的耐压测试，VLF-200CMF的参数设置需严格遵循现行行业标准要求：针对10kV电压等级交联电缆的交接试验，选择0.1Hz输出频率，设置目标耐压值为18kV峰值，耐压时长设置为15分钟；针对10kV电缆的预防性试验，可选择0.1Hz频率、15kV峰值、耐压时长5分钟的参数配置。针对35kV电压等级交联电缆的交接试验，选择0.1Hz输出频率，设置目标耐压值为52kV峰值，耐压时长设置为60分钟；针对35kV电缆的预防性试验，可选择0.1Hz频率、39kV峰值、耐压时长30分钟的参数配置。测试过程中设备会自动监测泄漏电流的变化速率，若泄漏电流出现突增或超过阈值将自动触发保护，判定试品绝缘不合格。

国有电网单位开展配网设备状态检修时，VLF-200CMF可提供多维度数据支撑：首先是耐压性能数据，设备可准确记录不同电压等级下试品的耐受时长，直接判定设备绝缘是否满足运行要求，为是否需要更换设备提供核心依据；其次是泄漏电流趋势数据，测试过程中设备可每秒采集一次泄漏电流数值，生成完整的电流-时间变化曲线，通过分析电流的变化速率、波动幅度可识别绝缘的早期劣化、局部受潮等隐性隐患，帮助运维人员提前排查故障风险；第三是标准化测试报告，设备内置的报告模板完全匹配国家电网《配网设备状态评价导则》的格式要求，测试数据可直接上传至电网状态检修管理系统，为设备的状态等级评定、检修周期调整、运维策略优化提供客观、可溯源的数据支撑，有效提升配网运维的精细化水平。

该设备核心技术参数处于行业领先水平，额定输出峰值电压为0-200kV连续可调，支持0.01Hz、0.05Hz、0.1Hz三档标准试验频率切换，输出波形为符合行业标准的余弦方波，波形失真度<5%，远优于行业要求的≤10%的指标。电压测量精度为±2%，泄漏电流测量范围0-10mA，测量精度±1%，分辨率可达1μA。0.1Hz频率下最大带载电容为11μF，0.05Hz下为22μF，0.01Hz下为110μF，可覆盖绝大多数中高压容性试品的试验需求。设备工作电源为AC220V±10%，整机重量78kg，支持车载转运与现场快速组装。各项参数均符合IEEE 400.2、GB/T 3048.14等国内外相关标准要求，可满足不同场景下的高压耐压试验需求。

该设备的核心参数满足绝大多数中高压绝缘检测需求，额定输出峰值电压0-200kV连续可调，输出频率支持0.01Hz-0.1Hz自定义设置，默认适配0.1Hz、0.05Hz、0.02Hz三种行业常用试验频率；带载能力方面，0.1Hz下最大带载电容为5μF，0.05Hz下为10μF，0.02Hz下为25μF，可覆盖10kV等级长度30km以内、35kV等级15km以内、110kV等级5km以内的XLPE电力电缆试验需求。测量精度层面，电压测量精度≤±2%，泄漏电流测量范围0-10mA，测量精度≤±3%；环境适应性方面，工作温度范围为-20℃-50℃，相对湿度≤90%无凝露，外壳防护等级IP54，可适应多数户外复杂作业工况。

VLF-200CMF超低频耐压测试仪的核心技术参数如下：输出电压范围为0~200kV峰值，输出频率支持0.1Hz、0.05Hz、0.02Hz三档可调，输出波形为标准余弦方波，波形畸变率≤3%；负载电容适配范围覆盖0.01μF~11μF（0.1Hz档位下），最大容性负载电流可达12mA；电压测量精度为±2%，电流测量精度为±5%，计时精度为±0.1s；设备整体防护等级为IP54（主机部分），工作温度范围为-10℃~50℃，相对湿度适用范围为10%~90%无凝露，供电电源支持AC220V±10%/50Hz通用市电输入。同时设备内置过压、过流、短路、放电四重保护机制，异常触发响应时间≤10ms，可充分保障测试过程中的设备与试品安全，该参数配置可覆盖绝大多数中高压电力设备的现场耐压测试需求，适配不同场景的作业条件。

该设备完全满足新能源电站的并网验收试验需求，符合NB/T 10394-2020《光伏发电站电气设备交接试验规程》、NB/T 10771-2021《风电场电气设备交接试验规程》中的相关试验要求。其最高200kV的输出峰值、0.1Hz下5μF的带载能力，可覆盖35kV、110kV等级的集电线路电缆、箱变、升压站GIS、互感器等所有并网验收涉及的高压设备的耐压试验需求，可适配110kV等级长度5km以内的集电线路电缆检测。设备防护等级IP54，可适应高原、低温、高海拔等新能源电站常见的复杂工况，支持试验数据自动存储、标准化导出，可直接生成符合并网验收要求的试验报告，大幅提升验收效率。

该设备内置高精度泄漏电流检测模块，可满足多类试验场景的检测需求。首先可满足超低频耐压试验过程中的实时泄漏电流监测要求，符合DL/T 596规程中耐压试验需同步监测泄漏电流的规定，试验过程中泄漏电流出现持续上升、突变等异常情况时，可辅助试验人员判断试品的绝缘受潮、局部放电、绝缘老化等潜在缺陷，其缺陷检出率相比常规绝缘电阻测试高出30%以上。其次支持泄漏电流阈值自定义设置，当泄漏电流超过设定阈值时设备会自动告警，也可根据需求设置过流跳闸，避免试品出现不可逆损坏。泄漏电流测量精度可达±1%，分辨率1μA，测量数据可自动同步至试验报告，无需人工记录，避免人为误差，检测数据可作为电力设备绝缘状态评估的有效依据。

该设备完全符合多类电力检测领域的权威标准，国际层面满足IEEE 400.2《超低频耐压试验导则》要求，国内层面符合GB 50150-2016《电气装置安装工程电气设备交接试验标准》、DL/T 849.4-2017《电力试验设备 第4部分：超低频高压发生器通用技术条件》、DL/T 596-2021《电力设备预防性试验规程》等核心标准要求。设备额定输出峰值电压最高200kV，支持0.01Hz-0.1Hz频率自定义调节，可输出余弦方波、正弦波两种标准试验波形，完全匹配中高压电缆、发电机、GIS、互感器等各类高压设备的交接试验、预防性试验、故障排查等检测场景的标准要求，试验数据具备行业认可度，可直接作为设备验收、运维评估的依据。

VLF-200CMF的标准操作流程可分为四个核心步骤：第一步是前期准备，首先确认待测试品已完全断电、完成充分放电，清理测试区域无关人员，将设备接地端与现场接地网可靠连接，再将高压输出端与试品测试端、电流采样端按规范连接；第二步是参数设置，根据试品类型、电压等级选择对应测试频率，设置目标耐压值、耐压时长与保护阈值；第三步是测试执行，点击启动按钮后设备自动匀速升压至设定值，进入耐压计时阶段，过程中设备自动实时采集泄漏电流、电压波动数据，若出现异常自动触发保护并断电；第四步是收尾工作，计时完成后设备自动降压至0，启动自动放电装置，放电完成后拆除接线，导出测试数据生成报告。操作全程需严格遵守高压作业安全规范，操作人员需持对应资质上岗。

该设备开展的超低频耐压试验相比传统工频耐压试验有三类核心优势：第一是便携性优势，传统200kV等级工频耐压设备整机重量普遍超过500kg，难以在狭窄、无起重条件的场地转运，该设备仅78kg，分体式设计可单人搬运，适配更多复杂作业场景；第二是试验精度优势，0.1Hz超低频下不会出现工频耐压的容升效应，试验电压稳定性更高，且绝缘介质极化更充分，更容易发现微小的局部绝缘缺陷；第三是适配性优势，设备功耗仅为同等级工频耐压设备的1/20，可通过普通220V市电供电，无需外接三相动力电源，同时超低频耐压对绝缘的等效损伤与工频一致，不会对合格绝缘造成不可逆伤害，试验结果的认可度更高。

该设备基于超低频耐压等效技术研发，核心原理是利用0.1Hz等超低频信号替代工频信号开展耐压试验，容性试品的容抗与频率成反比，0.1Hz下容性试品的容抗是工频50Hz下的500倍，因此同等电压下所需输出电流仅为工频设备的1/500，大幅降低设备体积与重量。设备采用AC-DC-AC多级变换架构，首先将输入市电整流为直流电源，再通过高频逆变模块转换为超低频低压信号，经超低频升压变压器升压后输出至试品，同时内置高精度采样单元实时采集输出电压、试品泄漏电流数据，一旦出现过压、过流或试品击穿情况，保护模块可在1ms内切断输出并启动自动放电程序。经IEEE权威验证，0.1Hz超低频耐压试验与工频耐压试验的绝缘缺陷检出率完全等效。
