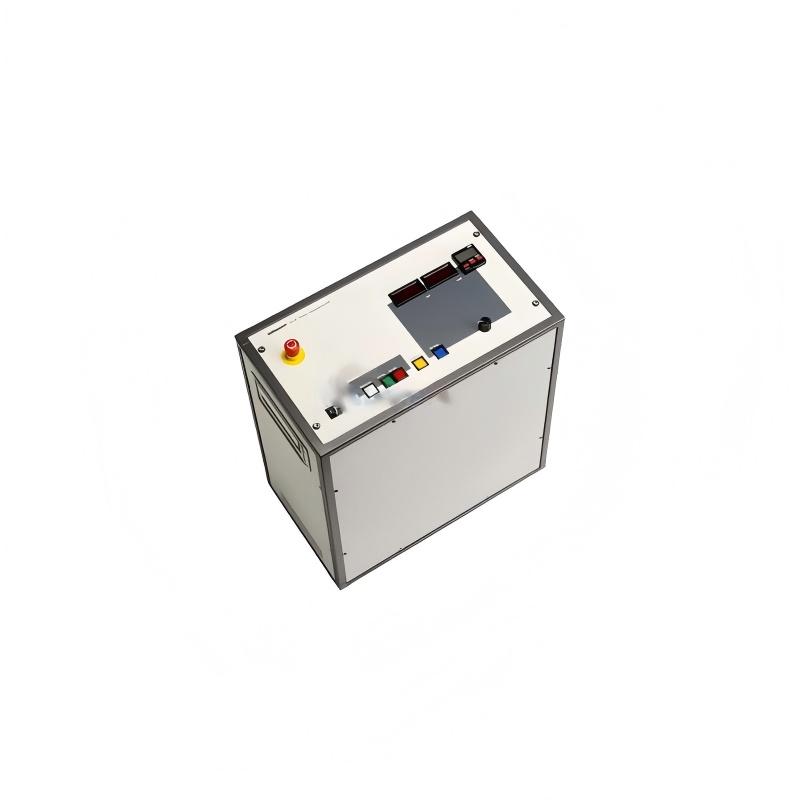

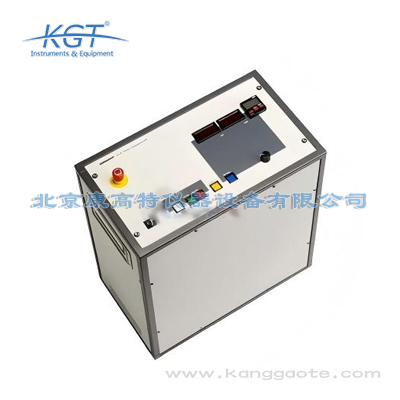

德国赛巴SEBAKMT VLF CR-20电缆交流耐压试验系统

该设备核心技术参数如下：额定输出电压为0~20kV峰值，输出波形为0.1Hz标准VLF正弦波，波形畸变率≤3%，可适配0.1μF~11μF负载电容范围，最大支持15km长度的35kV XLPE电缆试验。电压测量误差≤±2%，电流测量误差≤±5%，介损测量精度≤±0.5%，局放检测下限为10pC。整机重量为28kg，防护等级为IP65，工作温度范围覆盖-10℃~50℃，内置大容量电池可支持无外接电源连续作业4小时。设备支持耐压试验、介损测量、局部放电检测三种功能模式切换，可通过触控屏完成全参数设置，数据存储容量支持1000组以上试验报告本地留存，完全满足现场高压试验的精度与便携性需求。

VLF CR-20的试验数据准确性通过三重技术机制保障：一是硬件层面采用高精度电压、电流采样电路，采样精度可达0.5级，内置温度补偿模块，可在-10℃到50℃的工作温度范围内消除温漂对采样数据的影响，输出波形畸变率<3%，完全符合标准对试验电源的波形要求；二是软件层面内置数据校验算法，可自动滤除现场电磁干扰造成的采样数据噪声，对试验过程中的电压波动、闪络、击穿等事件自动标记并记录时间点与对应参数，避免人工记录误差；三是试验流程层面内置标准参数库，可根据待试电缆参数自动匹配合规的试验参数，避免人工设置参数错误导致的试验结果无效，所有试验数据不可篡改，可直接生成标准化试验报告。

相比传统工频耐压设备，VLF CR-20的技术优势主要体现在三个方面：一是便携性优势，整机重量仅28kg，无需配套大容量试验变压器、补偿电抗器等辅助设备，单人即可完成搬运与现场部署，特别适合配网台区、地下管廊等狭窄空间作业；二是负载适配优势，最高可适配110μF容性负载，同等输出电压下可支持的电缆长度是同功率工频设备的10倍以上，可满足最长15km的10kV交联电缆试验需求；三是试验安全性优势，甚低频输出下电缆绝缘介质损耗仅为工频下的1/500，不会对电缆绝缘造成累积损伤，试验过程中短路电流远低于工频设备，即便发生击穿也不会对电缆本体造成二次破坏，可精准定位绝缘缺陷位置。

该设备的应用场景覆盖电力全产业链的电缆检测需求：一是电网企业的10kV、35kV中低压电缆交接验收试验、年度预防性试验、故障排查后的送电前核验；二是市政、轨道交通等公共领域的供电电缆、环网柜连接电缆的定期运维检测，以及突发故障后的抢修核验；三是新能源场站（风电、光伏、储能电站）的集电线路电缆、站内供电电缆的投产验收与年度检修；四是工矿企业、数据中心的厂内高压供电电缆的定期绝缘排查。针对长距离电缆、敷设空间狭窄的电缆沟、野外无外接电源的作业场景，该设备的便携性与低容量需求优势尤为突出，可大幅提升现场作业效率。

该设备属于电力检测领域专业耐压试验设备，核心应用场景涵盖三大类：一是电网企业配网运维场景，用于10kV及以下敷设完成的新建电缆竣工验收、运行中电缆定期预防性试验，排查绝缘老化、隐性缺陷问题；二是工矿企业、产业园区用电运维场景，用于企业内部自备电缆、高低压供电回路的年度绝缘性能核验，降低非计划停电风险；三是轨道交通、市政工程等公共设施建设验收场景，用于地铁供电回路、城市地下管廊电缆、市政照明供电网络的交付前耐压核验。此外也可用于电力检测机构的第三方电缆性能检测业务，对狭窄作业空间的适配性远高于传统工频耐压设备，无需配套大型辅助装置即可完成现场部署。

该设备采用甚低频（VLF）交流耐压技术原理，区别于传统工频50Hz耐压试验，通过电力电子变换电路将工频市电整流为直流后，再逆变为0.01-0.1Hz的低频正弦交流电压输出，利用低频下电缆绝缘介质极化损耗更低的特性，在同等试验等效性前提下大幅降低设备的体积、重量与试验能耗。其输出的0.1Hz正弦波电压对电缆绝缘缺陷的检出等效性与工频电压完全一致，对绝缘的损伤程度远低于直流耐压试验，可有效避免直流耐压试验对交联聚乙烯电缆造成的累积绝缘损伤，同时试验过程中无需配置大容量工频试验变压器、补偿电抗器等辅助设备，即可完成长距离大容性电缆负载的耐压试验。

该设备的适配配置单位覆盖三大类B端与G端用户：一是G端用户包括各级电网公司下属的配网运维部门、电力科学研究院、市政工程管理部门、轨道交通运营管理单位，可用于管辖范围内的电缆验收、运维检测、故障排查等业务；二是B端工业用户包括大型工矿企业、化工园区、数据中心、商业综合体的运维部门，可用于内部供电电缆的定期绝缘检测，降低停电故障风险；三是B端技术服务类用户包括电力工程建设单位、第三方电力检测机构、电缆生产企业，可用于工程交付验收、第三方检测、产品出厂性能核验等业务。该设备的作业效率是传统耐压设备的3倍以上，可大幅降低现场试验的人力、时间成本。

该设备核心技术参数如下：额定输出电压为0-20kVrms正弦波，频率范围0.01-0.1Hz连续可调，负载电容适配范围最高可达11μF@0.1Hz、110μF@0.01Hz，输出波形畸变率<3%，耐压试验时间预设范围1-3600s，设备整机重量28kg，工作环境温度适配区间为-10℃至50℃，相对湿度≤90%无凝露，供电电源为220V±10%/50Hz市电。该参数配置可覆盖10kV及以下电压等级各类交联聚乙烯电缆、橡塑绝缘电缆的耐压试验需求，输出精度符合IEC 60060-3标准要求，负载适配性优于同类型常规设备，可支持最长15km的10kV交联电缆现场试验，同时适配室内试验室、户外施工现场等多场景作业需求。

该设备的设计、生产与试验性能完全符合多项国内外电力行业标准要求，国际标准层面符合IEC 60060-3《高压试验技术 第3部分：现场试验的定义和要求》、IEC 60840《额定电压30kV（Um=36kV）到150kV（Um=170kV）挤包绝缘电力电缆及附件》中关于VLF耐压试验的相关技术要求；国内标准层面符合GB/T 3048.13《电线电缆电性能试验方法 第13部分：冲击电压试验》、DL/T 849.4《电力设备专用测试仪器通用技术条件 第4部分：甚低频高压发生器》、DL/T 1252《交联聚乙烯绝缘电缆线路运行规程》中关于电缆耐压试验的设备技术要求，试验结果可直接作为电力工程验收、电缆状态评价的合规性依据。

开展试验时需严格遵循三项核心注意事项：一是安全防护要求，试验前必须确认待试电缆无外部人员接触、所有非试验相关人员已撤离至安全距离外，试验区域设置明显的高压警示标识，设备接地必须可靠，试验全过程需安排专人值守，出现异常立即触发紧急停机；二是试验参数匹配要求，需根据待试电缆的电压等级、敷设年限、绝缘类型选择对应的试验电压与时长，10kV交联电缆常规预防性试验电压为1.7U0即14.7kV，试验时长60min，新建电缆验收试验电压为2U0即17.4kV，试验时长30min，严禁超参数设置；三是环境适配要求，当现场湿度大于90%、遇雨雪大风等恶劣天气时禁止开展户外试验，避免因表面闪络造成试验结果误判与设备损坏。

该设备的标准化操作流程分为四个步骤：第一步为前期准备，确认待试电缆已完全断电、对地充分放电，拆除所有外部连接负载，在电缆两端设置安全警示区域，严禁无关人员进入试验范围；第二步为设备接线，将设备高压输出端连接至待试电缆导体端，设备接地端与现场接地网可靠连接，反复确认接线无误后所有人员撤离至安全距离外；第三步为参数设置，根据待试电缆的电压等级、绝缘类型设置对应试验电压、试验时长，启动设备自动升压至设定值，进入计时耐压阶段，全程安排专人值守监控设备运行状态；第四步为试验完成，计时结束后设备自动降压至零，确认设备输出断电后，对待试电缆充分放电再拆除接线，导出并整理试验数据，操作全程需符合DL/T 474.4现场绝缘试验实施导则要求。

该设备支持配套专用局放检测模块同步开展电缆耐压+局放联合试验，设备本身预留了标准化局放信号采集接口，可匹配超高频、高频电流等多种类型局放传感器，试验过程中可在施加耐压电压的同时，同步采集电缆内部的局部放电信号，识别电缆内部的气隙、绝缘受潮、半导电层缺陷等隐性问题，检测灵敏度可达10pC，局放数据可与耐压试验数据同步存储、关联分析，大幅提升电缆缺陷检出率。相比单独开展耐压试验，联合试验可检出仅在电压激励下才会显现的活性缺陷，避免耐压试验通过但电缆带隐患投运的问题，检测结果可直接用于电缆绝缘状态的分级评价，为运维策略制定提供数据支撑。
