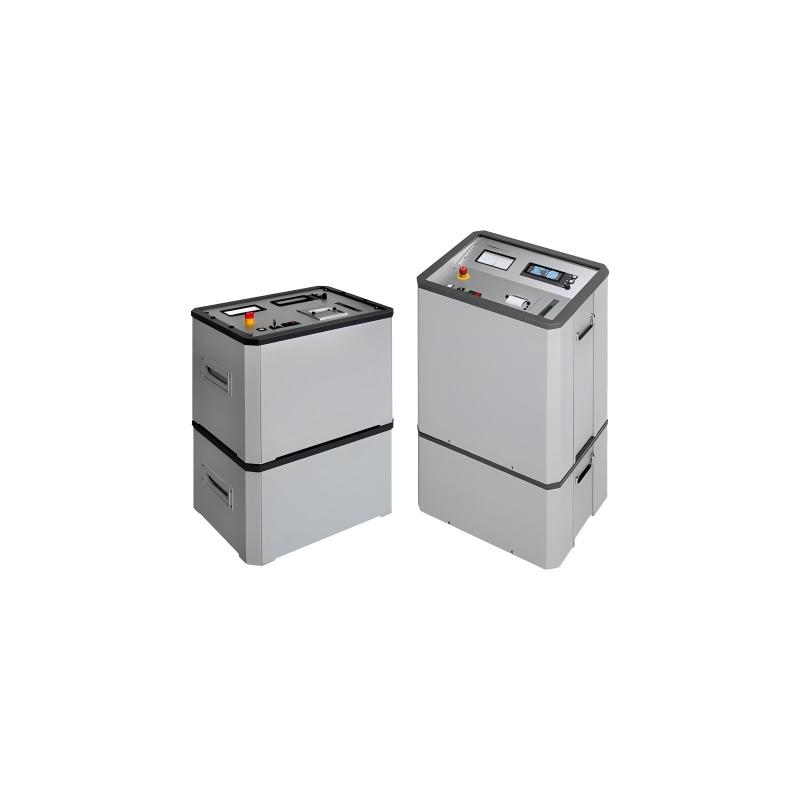

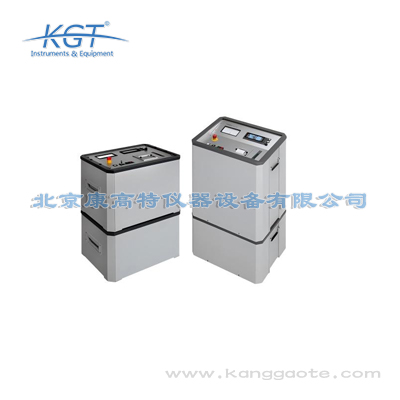

德国赛巴SEBAKMT VLF CR-60电缆交流耐压智能试验系统

该设备采用的0.1Hz超低频交流耐压技术，核心原理是超低频电场下电缆绝缘的击穿场强与工频电场下等效，可实现与工频耐压一致的缺陷检出能力。相比传统工频耐压设备，其优势主要体现在三方面：一是设备体积仅为同电压等级工频耐压设备的1/10，重量仅45kg，便于户外现场转运部署，无需大型作业车辆配合；二是超低频耐压不会在交联聚乙烯电缆绝缘内部残留空间电荷，避免传统直流耐压造成的绝缘累积损伤，降低试验后电缆运行击穿风险；三是可在耐压试验同时同步完成介损检测、局部放电检测，一次接线即可完成多维度状态评估，大幅提升现场检测效率。

该设备的智能试验功能相比传统设备有三方面核心提升：一是试验参数自动匹配，内置多套国内外标准试验模板，仅需选择被试电缆电压等级与试验类型，即可自动加载符合标准的试验电压、加压时长等参数，避免人工设置误差，参数准确率100%；二是试验过程全自动控制，采用闭环调压技术，电压稳定性优于±1%，全程自动监测异常信号，出现缺陷时自动停机保护，无需人工值守；三是报告自动生成，试验过程中所有数据自动存储、不可篡改，试验结束后自动生成标准化试验报告，无需人工整理数据，报告格式可适配不同单位的归档要求。同时设备采用一体化便携设计，无需复杂组装，单人即可完成现场部署，检测效率相比传统设备提升60%以上。

试验过程中需重点注意三类事项：一是安全防护事项，严格遵守《电力安全工作规程》要求，试验前确认电缆两端所有人员已撤离至安全区域，试验区域设置明显的高压警示标识，加压过程中严禁人员进入警戒区，试验结束后需等待设备自动放电完成后再进行接线操作；二是环境适配事项，设备适用环境温度为-10℃~40℃，相对湿度小于85%，严禁在雨雪、雷暴、6级以上大风等恶劣天气下开展户外作业，现场接地电阻需小于4Ω；三是异常处理事项，试验过程中若出现电压突变、泄漏电流超过阈值、明显局放报警等情况，设备会自动停机降压，需等待充分放电后排查被试电缆缺陷，确认无异常后再重新开展试验。

开展测试的核心流程分为四个阶段：第一是准备阶段，核对待试电缆的电压等级、长度、绝缘类型等参数，断开电缆与所有其他电气设备的连接，对待试电缆充分放电，划定安全警戒区域；第二是接线阶段，将设备高压输出端连接至待试电缆的相导体，电缆的其他相导体、铠装层、屏蔽层均可靠接地，设备自身接地端接入现场接地网，接地电阻不大于4Ω；第三是测试阶段，设备上电后设置对应测试参数（35kV电缆设置为52kV耐压60分钟，10kV电缆设置为20kV耐压30分钟），启动测试后设备自动升压、稳压，全程监测泄漏电流，若出现击穿、过流等情况自动触发保护降压；第四是收尾阶段，测试完成后设备自动降压放电，待放电完成提示弹出后拆线，导出测试报告即可。

该设备完全符合多项国内国际权威行业标准，国际层面符合IEC 60060-3《高压试验技术 第3部分：现场试验的定义和要求》、IEC 60840《额定电压30kV到150kV挤包绝缘电力电缆及附件》相关试验要求；国内层面符合GB 50150-2016《电气装置安装工程电气设备交接试验标准》、DL/T 849.4-2015《电力设备专用测试仪器通用技术条件 第4部分：超低频高压发生器》，同时满足国家电网、南方电网发布的中低压电力电缆试验技术导则要求。设备额定输出电压最高60kV，0.1Hz超低频输出模式下的耐压等效性、测量精度均通过权威检测机构验证，可直接出具符合各级监管单位、电网企业要求的试验报告，适用于各类合规性检测场景。

该设备核心技术参数如下：额定输出电压0~60kV峰值连续可调，输出频率支持0.1Hz、0.05Hz、0.02Hz三档可选，负载电容适配范围0.1μF~11μF，电压测量精度优于±2%，泄漏电流测量精度优于±5%，局部放电背景噪声低于5pC，介损测量精度优于±0.05%。设备可适配10kV、35kV电压等级的交联聚乙烯、油纸绝缘等各类电力电缆的检测需求，特殊场景下也可用于110kV电缆的预试验。参数覆盖中压配网电缆全场景检测要求，可应用于电缆投运验收、定期巡检、缺陷排查、故障后评估等全生命周期检测环节。

除核心的超低频交流耐压试验功能外，该设备还支持三项拓展检测功能：一是超低频介损检测功能，可精准测量电缆绝缘的介损值，识别整体绝缘老化、水树扩散等隐性缺陷，介损测量精度优于±0.05%，缺陷识别准确率可达90%以上；二是局部放电联合检测功能，采用脉冲电流法与超高频法联合采集局放信号，可在耐压过程中同步识别电缆内部的气隙、尖刺、半导体层破损等集中性缺陷；三是缺陷定位功能，结合电缆全长参数，可对局放缺陷进行精准定位，定位误差小于电缆全长的5%。拓展功能覆盖电缆从投运到退役的全生命周期状态评估需求，无需额外配备其他检测设备即可完成多维度检测。

该设备采用0.1Hz超低频余弦方波输出技术，核心原理是基于电缆绝缘的容性负载特性：工频耐压试验中电缆的容性电流较大，需要大容量的试验电源，设备笨重不便携，而0.1Hz频率下电缆的容性电流仅为工频的1/50，可大幅降低试验电源的容量需求，设备体积重量仅为同电压等级工频设备的1/5。该设备输出波形纹波系数小于3%，对绝缘缺陷的检出等效性与工频耐压完全一致，且不会对完好的电缆绝缘造成额外累积损伤，测试过程中给电缆绝缘施加规定倍数的额定运行电压，持续标准要求的时间，若未出现绝缘击穿、闪络、泄漏电流突变等情况，即可判定绝缘性能合格，可有效检出电缆内部的局部缺陷、水树老化、外力损伤等隐蔽问题。

开展试验的标准操作流程分为四个阶段：第一是前期准备阶段，核对被试电缆的电压等级、长度、绝缘类型等参数，断开电缆两端连接的所有电气设备，对电缆各相充分放电，在试验区域设置安全警戒标识；第二是接线阶段，将设备高压输出端连接被试相导体，设备接地端可靠连接电缆屏蔽层与现场接地网，确认接线绝缘完好、无裸露部位；第三是试验执行阶段，在设备界面选择对应电压等级的试验标准模板，确认参数无误后启动试验，设备自动升压至设定值并进入计时阶段，全程自动监测运行参数；第四是收尾阶段，试验结束后设备自动降压，完成自动放电后给出试验结论，拆除接线后再次对电缆充分放电即可。整个流程无需人工调压，全程可溯源。

该设备的最大带载能力随输出频率调整而变化：0.1Hz输出模式下最大带载电容为1.1μF，0.05Hz模式下为2.2μF，0.02Hz模式下为5.5μF。常规35kV三芯交联聚乙烯电缆的每公里电容约为0.19μF，按照行业常用的0.1Hz试验频率计算，最大可支持约5.7km的35kV三芯电缆试验；若采用0.02Hz输出模式，最大可支持约28km的35kV三芯电缆试验，完全覆盖城市配网、园区供电、输电支线等场景下的中压电缆试验需求。设备可自动识别被试电缆电容，自动匹配最优输出频率，无需人工计算调整，避免带载过载问题。

该设备额定输出电压为0~60kV峰值，可覆盖35kV及以下电压等级的交联聚乙烯绝缘、油纸绝缘、橡胶绝缘等各类电力电缆的测试需求，同时适配10kV、20kV电压等级的长距离电缆、矿用电缆、新能源集电线路电缆的耐压试验。设备参数完全符合GB 50150《电气装置安装工程电气设备交接试验标准》、DL/T 849.4《电力设备专用测试仪器通用技术条件 第4部分：超低频高压发生器》的要求，既可以满足电网、市政、轨道交通等G端用户的工程验收、运维检测要求，也可以适配工矿企业、新能源电站、数据中心等B端用户的预防性试验、故障后验证测试需求，对中低压配网全场景电缆的绝缘性能检测具备全覆盖适配能力。

该设备的测试逻辑、参数精度均满足多重国内外权威标准要求，国内标准层面符合GB 50150《电气装置安装工程电气设备交接试验标准》中关于0.1Hz超低频耐压试验的相关规定、DL/T 1476《电力安全工器具预防性试验规程》的测试精度要求、DL/T 849.4的设备技术规范要求；国际标准层面符合IEC 60060-3《高压试验技术 第3部分：现场试验的定义和要求》、IEEE 400.2《挤包绝缘电力电缆超低频耐压试验导则》的相关要求。所有测试数据的误差小于1%，具备计量溯源性，既可以满足G端用户的工程验收合规性要求，也可以满足B端用户的内部质量管控、出厂检测的标准适配需求，测试报告可直接作为绝缘性能判定的官方依据。
