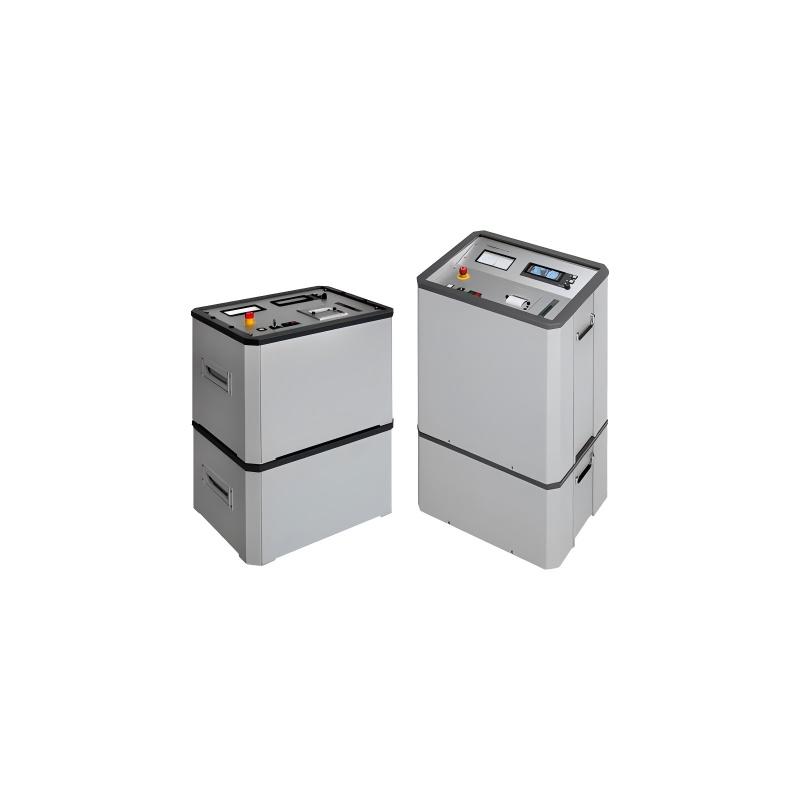

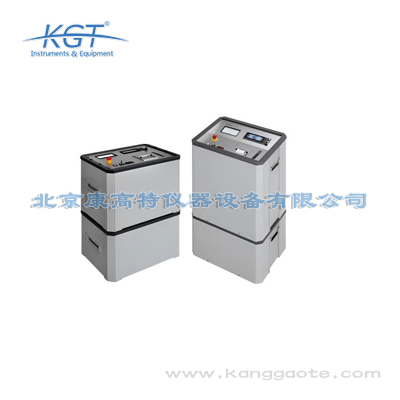

德国赛巴SEBAKMT VLF CR-28电缆0.1Hz交流耐压智能试验系统

该设备的技术参数、试验流程与判定规则完全适配国内现行的多项电力行业标准，具体包括：第一，DL/T 849.4-2015《电力设备专用测试仪器通用技术条件 第4部分：超低频高压发生器》，设备的输出波形、电压精度、保护逻辑均满足该标准的技术要求；第二，GB 50150-2016《电气装置安装工程电气设备交接试验标准》，可作为10kV及以下电压等级电力电缆交接试验的合规试验设备；第三，国家电网公司Q/GDW 11399-2015《架空输电线路与电力电缆通道验收规范》、南方电网公司配网设备试验规程中关于超低频耐压试验的相关要求，可直接作为电网企业电缆验收、预防性试验的合规工具；同时也满足石化、轨道交通等行业的电力设备运维试验标准，可适配不同行业用户的合规性检测需求，试验结果具备行业认可度。

该技术的核心逻辑是解决工频耐压试验针对长电缆容性负载时电源容量需求过高的痛点：电力电缆属于容性负载，0.1Hz超低频下的容抗是工频50Hz下的500倍，同等试验电压下所需试验电流仅为工频试验的1/500，可大幅降低试验电源的容量要求。该设备采用SPWM高频逆变技术架构，先将输入的220V工频交流电整流为直流，再逆变为高频交流后经升压整流，最终转换为设定频率的高压正弦波输出，作用于电缆绝缘层时可等效模拟工频运行的电场应力，有效检出绝缘内部的气隙、老化等局部缺陷，同时不会对完好绝缘造成不可逆损伤。

该设备基于0.1Hz超低频交流耐压等效原理开发，核心技术逻辑为：交联聚乙烯等电缆绝缘材料的击穿场强、极化特性与电场频率高度相关，0.1Hz频段下的绝缘耐压性能与50Hz工频下的等效性已通过大量试验验证，试验结果可准确反映电缆在工频运行状态下的绝缘水平。设备内部采用模块化设计，通过整流模块将输入的220V工频交流电转换为直流电，再经过逆变模块转换为0.1Hz的低频低压信号，通过高频升压变压器与倍压电路输出稳定的0.1Hz高压正弦波，施加到被测电缆绝缘上。同时设备内置高精度采样单元，实时采集回路中的电流、电压信号，通过算法计算得到泄漏电流、介质损耗等参数，实现绝缘状态的自动判别，整个过程无需人工干预，试验数据的准确性与客观性得到充分保障。

该设备核心技术参数如下：额定输出电压为0-28kV有效值，输出频率支持0.1Hz、0.05Hz、0.02Hz三档可调，0.1Hz工况下最大带载能力为11μF电容负载，可匹配常规长度10kV交联电缆的试验需求。电压测量精度达±1%，输出正弦波波形畸变率<3%，内置智能击穿判别模块，响应时间<1ms，可在绝缘击穿瞬间切断输出。设备整机重量约22kg，工作温度范围覆盖-20℃至50℃，主机防护等级为IP54，适配户外复杂作业环境。内置本地存储模块，可存储至少1000组完整试验数据及曲线，支持试验报告一键导出，所有参数指标均达到电力检测行业一等设备标准。

该设备适用场景覆盖多类B端、G端用户需求：面向电力施工、发电企业等B端用户，可用于中低压电力电缆的交接试验、预防性试验、故障修复后的耐压校验，以及老旧电缆的剩余绝缘寿命辅助评估；面向市政主管部门、电网单位等G端用户，可用于公共建筑、市政路网、新能源电站等重点项目的电缆工程验收，以及公共供电设施的安全隐患专项排查。此外也适配轨道交通、石油化工等大型工业用户的自备供电系统电缆运维检测需求，整机便携性强，无需复杂配套设施，可快速完成不同场景下的现场试验部署。

现场操作需严格遵循电力安全作业规范，流程分为五个阶段：第一是前期准备，确认被试电缆已脱离运行电源、充分放电，断开所有附属设备，在试验区域周边设置安全警示标识；第二是接线操作，将设备高压输出端连接至被试电缆的待测相导体，接地端可靠连接至现场接地网，其余非被试相两端均做接地处理；第三是参数配置，根据被试电缆的电压等级、绝缘类型设置试验电压、加压时长、过流保护阈值；第四是试验执行，设备自动升压至设定值后进入稳压计时阶段，实时监测电压、泄漏电流参数；第五是收尾操作，试验结束后设备自动降压、放电，确认放电完成后导出试验报告，拆除接线后再次对被试电缆充分放电即可。

工矿企业配电电缆运行环境复杂，开展预防性试验时需重点关注四点要求：第一，试验前需确认被测电缆所属回路完全断电，断开所有连接的变频器、无功补偿装置等电力电子设备，避免试验电压对附属设备造成损坏，同时对电缆两端充分放电，放电时需佩戴绝缘手套、使用专用放电棒；第二，试验参数设置需匹配企业内部的运维规程与电缆的实际运行年限，新投运电缆可采用标准值的100%加压，运行超过10年的老旧电缆可适当降低加压比例，避免试验过程中造成不必要的绝缘击穿；第三，试验环境需满足温度-10℃~40℃、相对湿度≤85%的要求，雨雪天气、露天潮湿环境下禁止开展试验；第四，试验过程中若出现泄漏电流波动超过30%、介损值突增超过0.005的情况，需立即停止试验，排查电缆是否存在隐性缺陷，确认无问题后再继续试验。

该设备属于专业中低压电力电缆检测仪器，核心输出参数为0.1Hz标准正弦波电压，输出电压可在0-28kV范围内连续可调，波形失真度≤3%，最大支持10μF容性负载，可覆盖长度不超过12km的10kV及以下电压等级交联聚乙烯电缆、油纸绝缘电缆的耐压试验需求。适用场景涵盖供电企业配网电缆运维、工矿企业自备配电系统电缆检测、市政地下电缆验收等领域，符合DL/T 849.4《电力设备专用测试仪器通用技术条件 第4部分：超低频高压发生器》、GB 50150《电气装置安装工程电气设备交接试验标准》等国内行业规范要求。设备内置高精度泄漏电流采集模块，测量精度可达±2%，可实时监测试验过程中电缆绝缘的泄漏电流变化情况，同时具备过流、过压、击穿自动断电保护功能，可有效保障试验过程的安全性，无需额外配置辅助监测设备即可完成完整的耐压试验流程，适配不同现场的复杂作业环境，可同时满足B端工矿企业日常运维、G端电网及市政单位验收检测的两类需求。

该设备内置多重安全保护机制，可充分保障试验人员与被测设备的安全：一是硬件级过流、过压保护，当输出电压超过设定值的110%、回路电流超过设定阈值时，硬件保护电路将在1μs内切断输出，避免过电压、过电流损坏被测电缆；二是击穿自动保护功能，当检测到电缆绝缘击穿时，设备将在2μs内切断输出，同时自动启动放电回路，将残余电荷完全释放；三是零位启动保护，设备开机、试验启动前将自动检测输出电压是否为零，若存在残余电压将自动放电，避免误操作导致的人员触电风险；四是接地不良保护，若设备接地线未连接或接触不良，设备将锁定试验启动功能，禁止升压作业。所有保护机制均符合电力行业安全规范要求，无需额外配置安全辅助设备即可保障试验过程的安全性。

G端用户开展新建电缆交接试验需严格遵循国家与行业标准要求，核心判定规则分为三个层面：第一，耐压试验过程中未发生绝缘击穿现象，设备未触发击穿保护，即为耐压性能合格；第二，试验过程中泄漏电流需保持稳定，无持续上升趋势，波动幅度不超过初始值的20%，若出现持续上升的情况，说明绝缘内部存在发展性缺陷，判定为不合格；第三，同步开展介质损耗测试时，10kV交联聚乙烯电缆的0.1Hz介损值需≤0.01，若介损值超过0.02，说明绝缘存在受潮、老化等问题，需进一步开展局放等检测确认缺陷情况。上述判定规则完全符合GB 50150-2016与国家电网、南方电网的交接试验规程要求，试验结果可直接作为电缆投运的合规性依据，无需额外验证。

二者的绝缘耐压等效性已得到国内外电力行业的普遍认可，0.1Hz频段下电缆绝缘的极化特性与50Hz工频下高度一致，试验结果的可信度与工频耐压完全相当。相较于工频耐压设备，该VLF试验系统的核心优势体现在三个层面：一是容量需求仅为同等级工频设备的1/500，设备重量仅22kg，单人即可搬运，适配野外、地下管廊等无吊装条件的复杂现场作业；二是试验过程中对电缆绝缘的损伤远低于直流耐压试验，不会在交联聚乙烯电缆绝缘内部残留空间电荷，避免加速绝缘老化；三是可同步实现0.1Hz下的电缆介质损耗测试，无需额外配套设备即可完成电缆绝缘状态的综合评估，大幅降低现场作业的设备携带成本，符合电力行业状态检修的发展趋势，目前该试验方法已被纳入国内多项电缆试验标准的推荐方法，适配各行业用户的检测需求。

该设备为集成式智能电缆检测系统，除核心的0.1Hz交流耐压试验功能外，还内置两大绝缘诊断功能：一是0.1Hz介质损耗测试功能，可在耐压试验的同时同步测量电缆绝缘的介质损耗值，测量精度可达±0.05%，可有效识别电缆绝缘内部的水树老化、受潮等隐性缺陷，弥补单一耐压试验无法发现早期绝缘劣化的不足，适配电缆状态检修的需求；二是泄漏电流趋势分析功能，可全程记录试验过程中泄漏电流的变化曲线，自动识别电流突变、持续上升等异常特征，辅助试验人员判断绝缘缺陷的严重程度。上述功能均符合电力行业电缆绝缘状态评估的技术要求，无需额外配套检测设备即可完成电缆从缺陷初判到耐压验证的全流程检测，大幅提升现场作业效率，减少多设备转运的成本。
